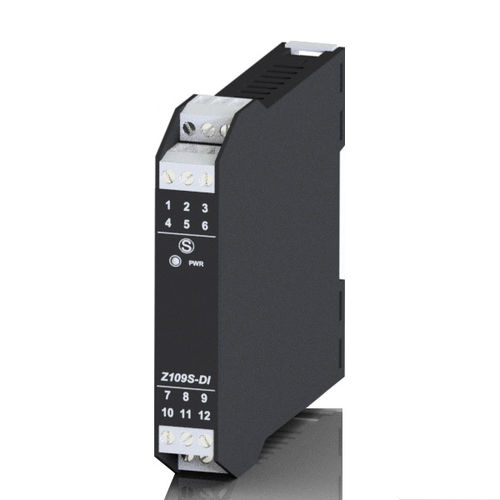

Alimentation électrique AC/DC Z109S-DI

stabiliséesur rail DINà isolation galvanique

Le module Z109S-DI est un bloc d'alimentation avec isolateur galvanique pour la boucle de courant. Il convertit un signal d'entrée en un courant dans la gamme 0/4..20mA et effectue la mesure et la retransmission du signal dans une sortie analogique isolée dans la gamme 0/4 - 20 mA. Le module peut alimenter un capteur 2 fils avec une tension stabilisée de 20 V et un courant maximum de 20 mA protégé contre les courts-circuits. L'isolation galvanique à trois voies atteint 3 500 Vac équivalant à une tension d'impulsion de 6,4 kV. Le Z109S-DI est très utile dans les applications du secteur de l'énergie. Description : - Isolateur de boucle de courant à large gamme Alimentation : - 10..40 Vdc, 19..28 Vac Entrée : - 0/4..20 mA, 20 Vdc, boucle stabilisée, impédance d'entrée 50 Ω Sortie : courant 0/4 : - Courant 0/4..20 mA Temps de réponse : - < 200 μs, fréquence de coupure (-3dB) 6kHz Isolation : - 3.500 Vac à 3 voies Isolation de sécurité : - < 300 V~ par rapport à la terre CAT II Tension d'impulsion : - 6,5 kV Transducteur de puissance : - Technique à 2 fils (max 20 mA) Dimensions : - 100x 112 x 18 mm (l x h x l) Montage : - Rail DIN 46277 Boîtier : - PBT, noir
