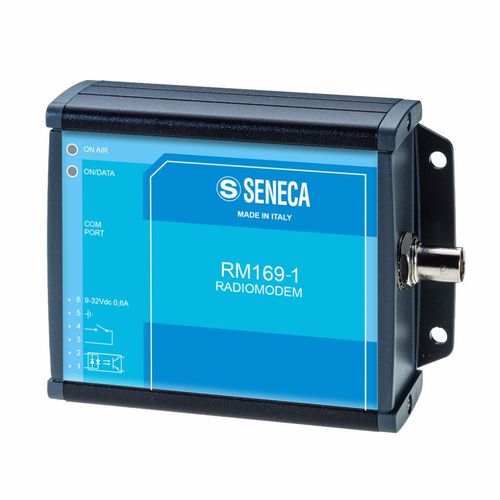

Modem point à point RM169-1 series

répéteurRS232RS485

Le RM169-1 est un système NBFM (Narrow Band Frequency Modulation) dans la bande 169 MHz et l'interface RS232/RS485 conforme à la directive 2014/53/UE (RED). Il est optimisé pour être alimenté également par des batteries primaires ou secondaires dans les applications de relevé de compteur, de suivi et de traçage, de télémesure et de commande, conformément à l'ERC 70-03 et à la résolution européenne 2005/928/CE. Le module offre différents profils d'exploitation programmables via le logiciel, tels que point à point, point à multipoint, diffusion et digirepetear ; il prend en charge les tables de routage pour l'adressage des paquets et le routage dans les zones qui ne sont pas directement atteignables par une seule route. Bande de fonctionnement - 169.400 - 169.475 Mhz Nombre de canaux - 1@CH50kHz ; 3@CH25kHz ; 6@CH12.5kHz Modulation - 9K00F1D ou 18K0F1D (NBFM / GFSK) Vitesse des données (radio) - 4.800 bps (@12,5 kHz di canalization) 9.600 bps (@25 kHz di canalisation) 19.200 bps (@50 kHz di canalization) Modes de fonctionnement - Point à point, point à multipoint, diffusion, digipeater ; prise en charge des tables de routage pour l'adressage Communication via RS485 - Les paramètres de communication du port série RS485 sont réglés par défaut sur 9.600 (Baud Rate) 8N1. REMARQUE : si vous avez besoin de configurer le produit en mode 8N2, veuillez l'indiquer dans les notes de commande. E/S intégrées - N° 1 Entrée numérique, 5-24 Vdc o 3-20 Vac. Zinp. 2.2 kΩ (optoisolée) N° 1 Sortie relais, N.O. 24 Vac @ 0,5 A o 32 Vdc @ 1 A Récepteur (type) - CLASSE 2 - LBT e AGILITY Sensibilité - BER <10-2 <-105dBm@50 kHz <-107dBm@25 KHz <-110dBm@12.5 kHz Vitesse des données - De 1.200 à 57.600 bps Dimensions (LxHxP) - 90 x 100 x 40 mm
