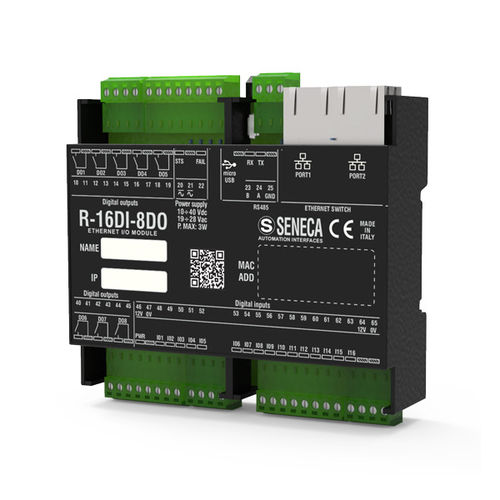

Module E/S numérique R-16DI-8DO

EthernetModbus RTUUSB

Le R-16DI-8DO est un module numérique mixte doté d'un double port Ethernet 10/100 Mbps et d'un port de programmation Micro USB en façade. Cet outil est conçu pour répondre aux besoins de câblage flexible, aux espaces d'installation réduits et aux applications d'E/S à haute densité avec réseau Ethernet intégré. Le R-16DI-8DO possède 16 entrées numériques PNP/NPN qui peuvent également être configurées comme des totalisateurs @32 bits et 8 sorties numériques à relais avec une gamme maximale de 30 V / 1 A. Tous les totalisateurs sont stockés dans une mémoire non volatile (FeRAM). Le module est équipé d'une isolation entre les entrées, les sorties et les autres circuits basse tension égale à 1,5 kVac. La configuration peut être effectuée à l'aide d'un logiciel dédié et d'un serveur web avec support HTML5. L'adresse IP, l'adresse MAC et la version du micrologiciel associées au module peuvent être identifiées ou configurées sur le réseau LAN grâce à l'outil SDD (Seneca Discovery Device). Le R-16DI-8DO supporte à la fois la communication ModBUS TCP-IP et la communication série RS485 avec le protocole ModBUS RTU. Le R-16DI-8DO peut être connecté en mode guirlande Ethernet avec dérivation de panne pour assurer une connexion Ethernet même si un module de la chaîne tombe en panne. Les signaux numériques peuvent être dupliqués sur un ou plusieurs modules en mode Peer to Peer (fonction miroir E/S). Une autre fonction avancée est la fonction "ModBUS Passthrough", grâce à laquelle le module peut dévier vers RS485 les demandes provenant de Modbus TCP-IP en agissant, en fait, comme une passerelle. DONNÉES TECHNIQUES Alimentation - 10..40 Vdc ; 19..28 Vac Sortie tension auxiliaire - 12 Vdc / 40 mA Absorption maximale - 3 W Isolation maximale - 1,5 kVac Indicateurs d'état LED - Alimentation État des E/S STS (adresse IP / DHCP) RX / TX (Rx/Tx de données via RS485) Ethernet TRF / LNK Canaux d'entrée - 16 DI
