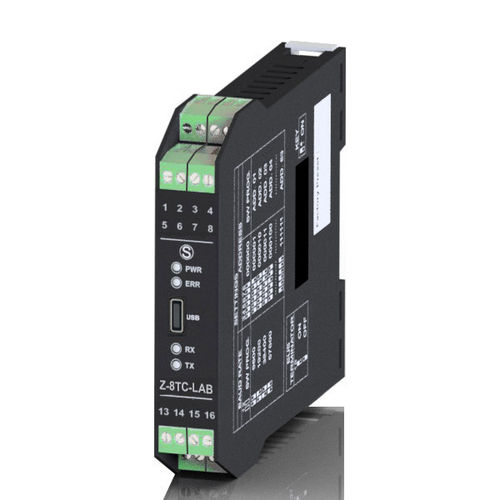

Module d'entrée numérique Z-8TC-LAB

Modbus RTUà 8 entréesRS485

Le Z-8TC-LAB est un convertisseur numérique de thermocouple, avec huit canaux de mesure, isolé de l'alimentation et de la ligne de communication série jusqu'à 1,5 kVac. La même isolation est assurée entre les canaux appartenant à différents groupes de bornes : le module a une isolation totale de six points. Cette version de laboratoire, comparée au convertisseur Z-8TC-1 plus connu, est caractérisée par des bornes à deux voies et par le même câblage d'entrée pour les bornes supérieures et les bornes inférieures afin de faciliter les couplages rapides. Alimentation : - 10..40 Vdc ; 19..28 Vac (50-60 Hz) alimenté par le bus Dimensions LxHxP : - 17,5x100x112 mm Montage : - DIN 46277, rail symétrique de 35 mm Isolation : - 1,5 kVac @ 6 voies Acquisition de données : - Toutes les 25 ms Précision : - 0,1% Entrée : - CH-8 thermocouple type J,K,R,S,T,B,E,N ou shunt jusqu'à 70 mV Communication : - RS485 2 fils, protocole ModBUS RTU esclave Programmation : - Par logiciel via le port microUSB en face avant ou par DIP-switch
