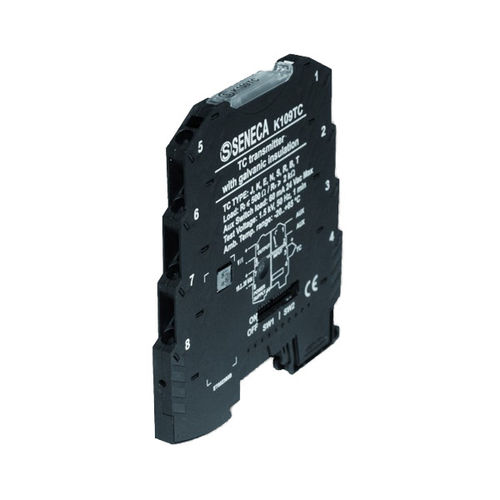

Convertisseur de signal K109TC

ERTpour thermocouplegalvanique

Le K109TC est un convertisseur pour thermocouples TC (J, K, E, N, S, R, B, T) et fournit un signal de sortie standard mA/V. En outre, il existe un seuil confi gurable (relais) qui peut générer une alarme ou être utilisé comme un thermostat. En plus, il y a un seuil confi gurable (relais) qui peut générer une alarme ou être utilisé comme un thermostat. Il est entièrement configurable à l'aide d'interrupteurs dip/trimmer. Une isolation galvanique à 3 voies entre les circuits d'alimentation // d'entrée // de sortie assure l'intégrité de vos données. Description : - Convertisseur de thermocouple avec seuil réglable Entrée : - Thermocouple type B,E,J,K,R,S,T,N (ITS-90), plage min 100 °C Sortie : - courant 0/4..20, 20..4/0 mA ; tension 0..5/10, 10..0, 1..5 Vdc Alimentation électrique : - 19,2..30 Vdc Sortie auxiliaire : - SSR pour déclenchement d'alarme réglable Consommation maximale : - 24 mA Isolation : - 1,5 kVac, 3 voies Résolution : - 14 bits Classe de précision : - 0,1% Technique d'alimentation : - directe sur la cage à ressort terminale ou distribuée avec le connecteur K-BUS Dimensions : - 6,2 x - 6,2 x 93,1 x 102,5 mm
