Platine de positionnement standard GAF series

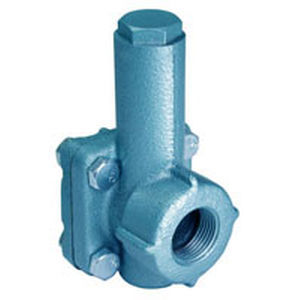

Les vannes à orifice réglable à bride Selas (produit n° 1601) sont conçues pour régler le débit de gaz et/ou d'air sur les systèmes de combustion. Le robinet à tournant cylindrique est équipé d'une tige de réglage de l'orifice à filetage micrométrique. Ce filetage fin permet un réglage très précis de la position du robinet à orifice et du débit de gaz. Les tiges de réglage de 12 GAF 16 et plus sont fournies avec un contre-écrou pour une fixation positive de la position du robinet. L'ensemble de l'assemblage de réglage est fourni avec un capuchon muni d'un joint torique pour éviter les manipulations et les fuites. Les brides standard Selas à quatre boulons sont utilisées sur le côté aval de tous les orifices réglables. Ces brides sont équipées de raccords 1/8" NPT pour les mesures de pression. Une grande variété de tailles de tuyaux d'entrée et de sortie est disponible. Les capacités indiquées dans le tableau des dimensions correspondent à un gaz de densité 0,60. La conversion de ces capacités à d'autres gravités ou pertes de charge se fait selon la formule standard. Caractéristiques et avantages Robinet à orifice à bride à limite réglable. Construction étanche au gaz, vanne scellée par un joint torique. Prévu pour une pression de service de 5 psig pour le gaz ou l'air. Tige montante à micro-contrôle réglable. Contre-écrou pour une position positive de la vanne. Construction robuste en fonte. Disponible dans une grande variété de tailles d'entrée et de sortie.
