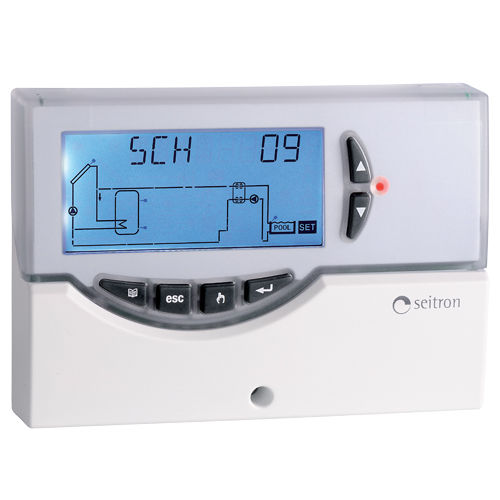

Contrôleur de température avec afficheur LCD TDST24M

thermoélectriquepour collecteur solaire

UNITÉ DE COMMANDE AVEC SORTIE PWM Unité de commande centralisée pour panneaux solaires thermiques. Equipé de 3 sorties relais (2 pour charges + 1 pour alarme), sortie PWM, sortie 0...10V et 3 entrées (capteurs), il peut configurer et gérer jusqu'à 6 types différents d'installations solaires. Lorsqu'une installation spécifique est sélectionnée, l'unité de commande gère automatiquement les sorties et entrées utilisées pour commander les vannes, les pompes, les sources d'intégration et les sondes utilisées dans le type d'installation sélectionné. De plus, sur l'écran LCD rétro-éclairé, il est possible de visualiser le schéma hydraulique de l'installation mise en place, l'état des sorties, les sondes ainsi que plusieurs autres données et informations. CARACTÉRISTIQUES TECHNIQUES Alimentation électrique : 230V~ 50Hz Absorption de puissance : <2 VA Type de capteurs : 3 x NTC 10K à 25 °C ±1 % ±1 Plage de fonctionnement du capteur : -50 °C .. +200 °C (collecteur) - - -50 °C .. +110 °C (chaudière) Plage de mesure de la température : -20 °C ... 180 °C Précision : ±2 °C Résolution : 0,1°C (-20°C . 144,9°C) - 1°C (145°C. 180°C) Réglage du décalage : sur S1 : ±5,0°C - sur S2 : ±5,0°C - sur S3 : ±5,0°C Mot de passe d'installateur : 0000 .. 9999 (par défaut 0000) Signal acoustique : On/Off (par défaut On) Temporisation du rétroéclairage : 20 secondes à partir de la dernière pression de touche OUT2 Logique relais : NOR=N.O. REV=N.C. (par défaut N.O.) Cote des contacts : OUT 1 relais : 2 x 2(1)A max 250V~ (SPST) libre de tension OUT 2 relais : 8(1)A max 250V~(SPST) Tension libre Puissance nominale des contacts du relais d'alarme : 4(1)A max 250V~ (SPDT) Tension libre Signal de sortie : PWM : Amplitude : 10V +-15% Fréquence : 1KHz Courant : 15mA max. 0..10V : Amplitude : 0V..10V ±10%@10V Charge minimale : 10KOhm.
