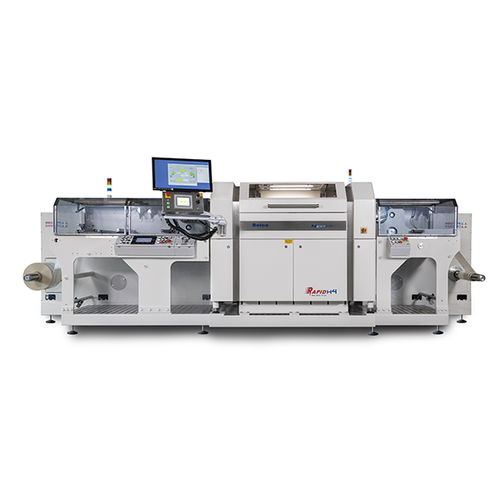

Équipement de test électrique Rapid H4 Flex

automatiquepour circuits imprimés flexiblespour l'industrie automobile

Seica a conçu le RAPID H4 FLEX Next> pour les circuits imprimés flexibles avec une plaque à vide dédiée dans la zone de test pour minimiser le gauchissement de la carte pour les circuits flexibles extrêmement fins. C'est la réponse de Seica à la demande constante de test des circuits imprimés flexibles, qui se répandent rapidement dans les secteurs de l'électronique grand public, de l'automobile, du médical, de la maison intelligente, etc. Ces circuits sont conçus pour s'intégrer dans des espaces restreints, le pliage améliorant le processus de miniaturisation et la conception de montage à haute densité. SOLUTION COMPLÈTE DE LIGNE DE TEST POUR LE MARCHÉ DE LA BOBINE À BOBINE Le RAPID H4 Flex est la seule sonde volante du marché capable de tester les circuits imprimés flexibles produits en grande bobine. Afin de minimiser les coûts et d'augmenter la productivité, certains fabricants de circuits imprimés flexibles à grand volume ont installé des lignes spécifiquement destinées à la production de circuits en bobine continue (reel to reel). STRUCTURE DU SYSTÈME L'ensemble du système est structuré en trois parties principales énumérées ci-dessous. ZONE DE CHARGE : elle est caractérisée par un dérouleur primaire avec broche porte-rouleau, suivi d'une unité de traction avec frein à air. ZONE D'ESSAI : le manque de rigidité structurelle des FLEX-PCB nécessite l'utilisation d'une table à vide à usage général. C'est pourquoi le RAPID H4 FLEX est équipé d'un plateau à vide installé dans la zone de travail et d'une pompe à vide/soufflante. De plus, le testeur est équipé d'une estampeuse pour marquer automatiquement la mauvaise feuille après les procédures de test. ZONE DE DÉCHARGE : Elle est caractérisée par une unité de traction avec frein à air pour l'alimentation contrôlée des matériaux et par un ensemble de sortie avec aligneur et enrouleur primaire avec broche porte-rouleau de 3" et 6".
