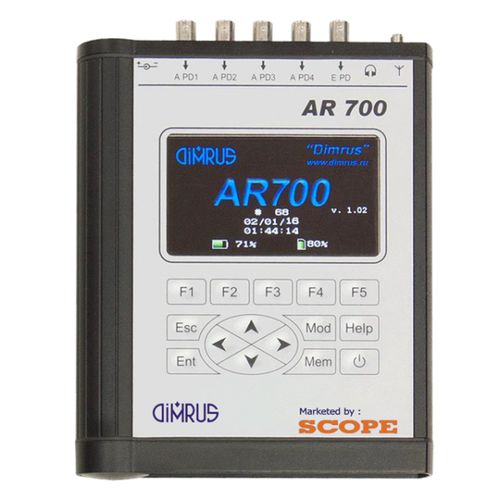

Localisateur de défaut d'isolement AR700

Localisation des défauts de DP dans l'isolation des équipements à haute tension par des capteurs acoustiques Pour agir sur la détérioration de l'isolation, la source de DP doit être connue.Les défauts d'isolation produisent des décharges partielles, qui émettent des impulsions électriques, des rayonnements d'ondes électromagnétiques ainsi que des signaux acoustiques.L'AR700 mesure les signaux acoustiques à l'aide de plusieurs capteurs répartis sur le transformateur. Le logiciel détermine ensuite l'emplacement de la défaillance en utilisant la différence de temps de tous les signaux entrants. Enfin, ces coordonnées sont représentées dans un modèle 3D du transformateur. L'appareil AR700 est utilisé pour mesurer les signaux acoustiques sur les surfaces externes des disjoncteurs et des postes isolés au gaz, des transformateurs de puissance et d'autres équipements à haute tension des réservoirs. Les signaux acoustiques sont causés par des décharges partielles dans l'isolation, ce qui est le point de départ des défauts. L'avantage du dispositif "AR700" est l'installation rapide des capteurs acoustiques PD sur la surface externe de la cuve de l'équipement à haute tension. Les capteurs ont un support magnétique, c'est pourquoi il n'est pas nécessaire de mettre l'équipement hors tension pour l'installation des capteurs. l'appareil "AR700" dispose de 4 canaux synchrones pour la mesure des signaux acoustiques. Cela permet non seulement de trouver les défauts dans l'isolation, mais aussi de les localiser. La fonction de localisation de l'appareil "AR700" est unique pour les appareils acoustiques. CARACTÉRISTIQUES - L'analyse des signaux et la localisation des zones de DP peuvent être effectuées en mode manuel ou automatique. - Le logiciel calcule l'emplacement du défaut sur la base de la différence de temps entre les signaux entrants et génère un rapport sur l'emplacement de la source de DP.
