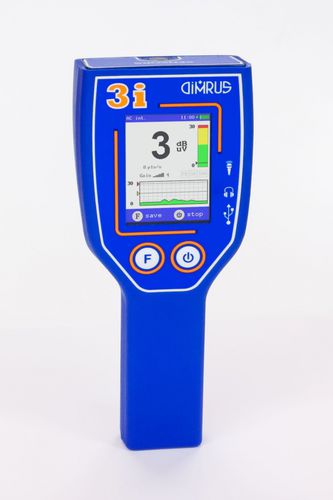

Système de mesure de décharge partielle 3i

pour appareillage de commutation basse-tensionportable

L'APPAREILLAGE DE COMMUTATION ET LES SYSTÈMES DE SURVEILLANCE DES CÂBLES. L'appareil portable polyvalent 3i (Intellectual Insulation Indicator) permet de surveiller efficacement l'isolation des équipements à haute tension en ligne. L'appareil 3i mesure et analyse les décharges partielles (DP). Pour une mesure efficace des DP et l'élimination du bruit, deux types de capteurs sont utilisés dans l'appareil : le capteur acoustique et le capteur TEV. Les deux capteurs sont intégrés dans le boîtier de l'appareil et ne nécessitent donc aucun câble de connexion. L'appareil est livré dans un boîtier métallique solide ; sur la plaque frontale se trouvent l'écran coloré et deux boutons : le bouton d'alimentation et le bouton de fonction. CARACTÉRISTIQUES L'appareil polyvalent 3i est destiné à l'estimation en ligne de l'état de l'isolation des équipements suivants : - Appareils de commutation de 6 à 35 kV de différentes conceptions ; - Terminaisons et jonctions de câbles ; - Équipement haute tension isolé au gaz (appareillage de commutation isolé au gaz (GIS)), quelle que soit la tension nominale. - Les réservoirs des transformateurs de puissance, les disjoncteurs, etc.
