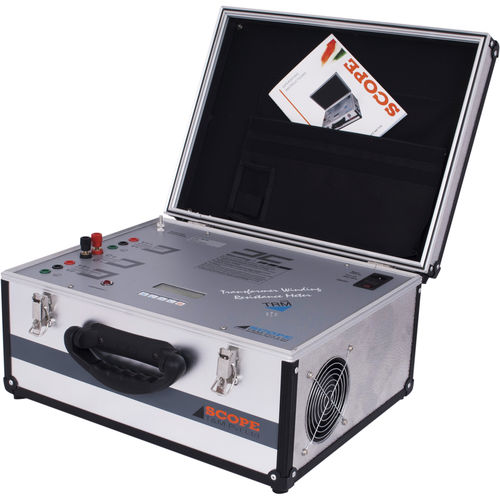

Testeur anti-effraction TRM 104

pour enroulement statoriquepour transformateurportable

Le TRM104 est un appareil de mesure de la résistance d'enroulement portable, conçu pour fonctionner dans les postes de commutation THT sous tension. Les valeurs de résistance d'enroulement des grands transformateurs jusqu'à 500 MVA et des machines tournantes sont directement affichées. L'appareil est protégé contre la force contre-électromotrice produite par les grands enroulements inductifs. Un écran LCD rétro-éclairé à 4 lignes avec un menu convivial permet de configurer l'instrument pour le test. Les résistances d'enroulement et les messages de sécurité sont également affichés sur cet écran. Il est possible de mesurer la résistance de deux enroulements simultanément. L'appareil contient une source d'alimentation spéciale pour une stabilisation rapide des résultats des tests. Une source d'alimentation de 30V DC, 10 Ampères, contrôlée stratégiquement par des moyens numériques, fait passer le courant sélectionné à travers l'enroulement. Des amplificateurs de précision lisent la tension développée à travers les enroulements et les valeurs ohmiques sont directement affichées. L'utilisation de la méthode classique des 4 fils de Kelvin garantit la fiabilité des mesures. La gestion thermique de la source d'énergie, spécialement conçue, permet d'effectuer des mesures sur des périodes plus longues, lorsque des transformateurs de générateur connectés en triangle sont testés. Le TRM est capable d'identifier l'interruption du courant injecté pendant le changement de prise de l'OLTC. Une alarme sonore pendant l'injection de courant assure la sécurité de l'opérateur pendant la mesure. Les valeurs de résistance d'enroulement des grands transformateurs jusqu'à 500 MVA et des machines tournantes sont directement affichées. Appareil de mesure de la résistance d'enroulement portable, conçu pour fonctionner dans les postes de commutation THT sous tension. Protégé contre la force contre-électromotrice générée par les grands enroulements inductifs. Un écran LCD rétroéclairé de 4 lignes avec un menu convivial permet de configurer l'instrument pour le test. Les résistances d'enroulement et les messages de sécurité sont également affichés sur cet écran.
