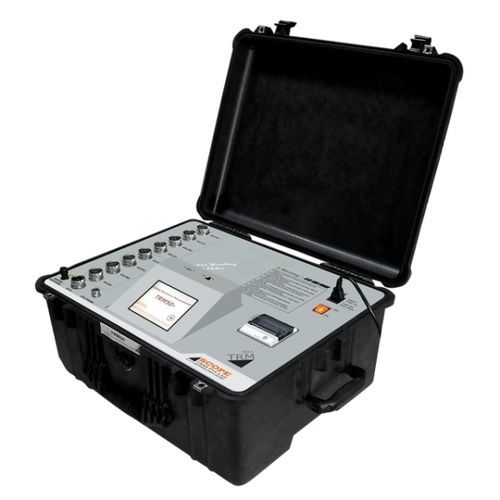

Appareil de mesure de basse résistance TRM 50+

inductifavec affichagede transformateur

SCOPE présente un appareil de mesure de la résistance d'enroulement de précision de 50 A, spécialement conçu pour les essais sur le terrain ainsi que pour les essais en usine de gros transformateurs jusqu'à 500 MVA. Les valeurs de résistance de bobinage du transformateur et de la machine tournante sont directement affichées sur l'écran TFT 5,7". Le TRM 50 est conçu pour fonctionner dans des conditions réelles de poste de départ THT, assurant la sécurité de l'opérateur et la répétabilité des résultats. Le gain de temps de maintenance est assuré par une seule connexion au transformateur avec mesure simultanée de la résistance de trois / six enroulements, mesure des résistances de tous les robinets avec changement de prise automatique et possibilité de démagnétisation. Le compteur est protégé contre l'interférence électromagnétique arrière offerte par de grands enroulements inductifs. Peut mesurer la résistance d'enroulement DC de grandes machines tournantes, d'objets de test hautement inductifs comme les transformateurs, les générateurs et les moteurs, etc. Un courant continu de 50 A permet de mesurer de faibles résistances avec une grande précision. Connexion unique à tous les enroulements du primaire et / ou secondaire. La mesure simultanée réduit le temps de connexion et de mesure. La variation de la résistance de l'enroulement, les enroulements courts ou ouverts peuvent être détectés à partir des valeurs mesurées. Mesure automatique de la température et calcul de la valeur corrigée de la température. Mesure de la résistance d'enroulement de tous les robinets de phases en une seule passe. Enregistrement, impression et stockage des résultats. Ouverture d'un contact de l'OLTC et installation d'essai de performance de l'OLTC en compétition. Test d'une ou de trois phases en un seul test. Génération d'un seul rapport. Connaître l'état des contacts OLTC, du mécanisme OLTC, de la résistance de transition. Décharge et démagnétise l'objet après le test.
