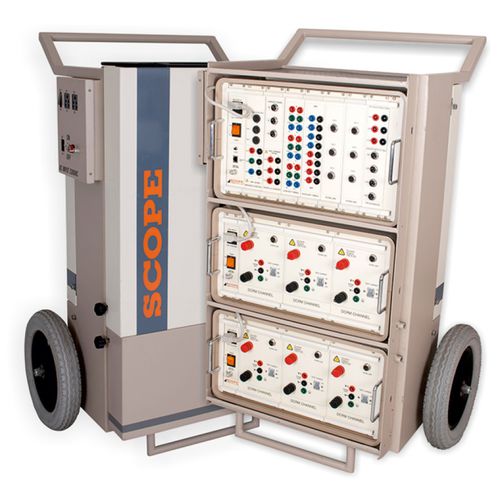

Appareil de test de disjoncteur HISAC Ultima

anti-effractionde performancesemi-automatique

HISAC Ultima - banc d'essai dynamique de disjoncteurs de nouvelle génération de SCOPE ...... C'est l'analyseur le plus complet pour vérifier la performance dynamique des disjoncteurs dans les postes de transformation à haute tension jusqu'à 765 kV. HISAC Ultima peut effectuer la mesure dynamique de la résistance de contact sur SIX ruptures de TROIS pôles en une seule opération, réduisant ainsi significativement la contrainte sur les temps d'arrêt des disjoncteurs et des tests. Il offre la possibilité de créer des plans de test préprogrammés comprenant tous les paramètres de test pour tous les types de disjoncteurs disponibles dans un poste de commutation qui peuvent simplement être rappelés au moment de l'essai réel. Cela vous évite d'effectuer tous les réglages dans les postes de transformation. Le logiciel d'analyse offre une gamme d'utilitaires qui permet une surveillance efficace de l'état du disjoncteur en comparant les données d'essai actuelles aux signatures précédentes et en prédisant les performances futures. Mesure les temps de contact Main/PIR, le rebond, la non simultanéité des contacts et les temps de contact auxiliaire. Analyse les caractéristiques de déplacement du contact pour la vitesse, l'insertion, l'écart de contact, la surcourse et le rebond avec un transducteur et un support de montage appropriés. Enregistre la signature de la résistance de contact dynamique des contacts principal et d'arc, de toutes les 6 ruptures simultanément. SCOPE propose des transducteurs de déplacement résistifs rotatifs et linéaires avec des montages universels / spécialement conçus pour s'adapter à la variété de disjoncteurs disponibles. Le module DCRM capture la variation dynamique de la résistance de contact des contacts principaux et des contacts d'amorçage d'arc pendant le fonctionnement du disjoncteur grâce à une source CC de 100 A D'autres modules optionnels sont disponibles pour mesurer la valeur PIR et pour surveiller le courant continu de la station (tension de bobine), le courant du moteur ou d'autres paramètres statiques via des canaux analogiques configurables.
