Appareil de test de courant HISAC Swift

anti-effractionde performancemanuel

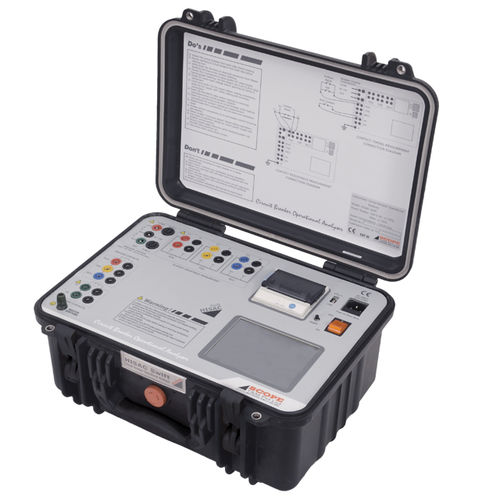

HISAC Swift - L'analyseur opérationnel de disjoncteurs vérifie la performance des disjoncteurs. L'analyseur contient différents modules de mesure intelligents conçus pour mesurer simultanément des paramètres tels que les temps de contact des contacts principals/IR et auxiliaires, les caractéristiques de courant de bobine de fermeture/déclenchement et la résistance de contact statique des pôles R, Y et B. Les résultats peuvent être visualisés directement sur l'écran tactile TFT sous forme graphique et numérique. Il est possible d'imprimer le graphique sur une imprimante thermique intégrée ou de télécharger l'enregistrement sur PC pour une analyse plus poussée sur le logiciel CPLOT. Cet instrument tout-en-un est le mieux adapté pour les CB exploités par des gangs. Opérations : C, O, C-O, C-O, O-C, O-C-O avec délais configurables et résistance de contact statique. Mise en place : La saisie d'informations sur le disjoncteur et les réglages du système sont possibles à l'aide du clavier à écran tactile, qui se déclenche automatiquement lorsque ce menu est sélectionné. Contacter le chronométrage : Canaux pour 3 contacts principaux et 3 contacts PIR avec une résolution de 0,05mS. Un canal interne pour mesurer le courant de bobine de fermeture et de déclenchement. Trois canaux multiplexés pour mesurer la résistance de contact avec une résolution de 0,1μΩ et une portée allant jusqu'à 2Ω. Ecran graphique couleur TFT avec écran tactile. Affiche le menu qui est commandé par l'écran tactile. Le graphique s'affiche après l'opération en pleine résolution. Mémoire : Fourni avec 2 Mo de mémoire intégrée. Peut stocker jusqu'à 75 enregistrements. Logiciel CPLOT basé sur Windows pour télécharger l'enregistrement sur PC via une connexion USB pour une analyse et un stockage plus poussés. Testé selon les normes IEC 60068, IEC 61326 et IEC 61010-1. Marquage CE
