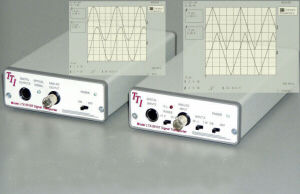

Convertisseur optique / électrique LTX-5515 series

analogiquenumériqueen fibre optique

Caractéristiques - Un canal analogique et quatre canaux numériques - Bande passante analogique de DC à 25 MHz - Plages d'entrée de ± 1 V et ± 5 V - Signal analogique numérisé avec une précision de 12 bits - Quatre canaux numériques (TTL) indépendants - Débit de données de DC à 48 Mb/s (chaque canal) Le LTX-5515 permet le transport précis d'un canal analogique et de quatre canaux numériques d'information sur des liaisons par fibre optique allant de quelques mètres à plus de 10 kilomètres. Les données analogiques entrantes sont numérisées avec une précision de 12 bits à 100 mégaéchantillons par seconde et transmises par fibre optique à un giga-bit par seconde. Le récepteur acquiert ces données numériques et reconstruit avec précision le signal analogique à l'extrémité de la liaison par fibre optique. La bande passante du signal analogique est comprise entre DC et 25 MHz (-3 dB). Deux plages de tension d'entrée sont prévues, ± 1 volt et ± 5 volts. L'impédance d'entrée du canal analogique du transmetteur peut être réglée sur 50 ohms ou 1 Mohm (75 ohms en option). Les données analogiques sont multiplexées avec quatre signaux numériques TTL/CMOS/LVTTL indépendants qui peuvent être commutés à des taux allant jusqu'à 48 Mb/s. Deux modèles sont disponibles. Le choix dépend du type de fibre et de la longueur de la liaison par fibre optique requise. Le LTX-5515 (850 nm MM) transmet à 850 nm sur des liaisons en fibre optique multimode d'une longueur maximale de 250 mètres, tandis que le LTX-5515 (1310 nm SM) transmet à 1310 nm sur une fibre monomode pour couvrir des distances supérieures à 10 km.
