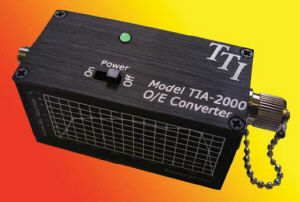

Convertisseur optique / électrique TIA-2000
analogiquenumériquede fibre optique

Convertisseur optique / électrique - TIA-2000 - Scitec Instruments - analogique / numérique / de fibre optique
Convertisseur optique / électrique - TIA-2000 - Scitec Instruments - analogique / numérique / de fibre optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
analogique, numérique, optique / électrique
Bus
de fibre optique
Autres caractéristiques
haut débit

Description

Caractéristiques - Largeur de bande typique de DC à 20 GHz, 18 GHz min - Réponse spectrale : 1260 - 1620 nm - Alimentation électrique universelle - - Garantie de deux ans Applications - Liaisons RF sur fibre - - Caractérisation de systèmes - - liaisons numériques et analogiques à 20 GHz - - Test et mesure à haut débit - Le convertisseur optique-électrique TIA-2000 est un modulateur de photodétecteur à haute vitesse conçu pour la conversion directe optique-électrique de signaux optiques modulés en RF et offre une bande passante typique de DC-20 GHz. - L'entrée optique est fournie par un connecteur à fibre monomode 9/125 équipé d'un connecteur FC-PC ultra-poli ou, en option, d'un connecteur FC/APC à angle poli et à faible réflexion. La sortie RF de l'appareil est fournie par un connecteur SMA haute performance. La réactivité optique typique est de 22 V/W à 1550 nm lorsque l'appareil est terminé par une charge de 50 ohms. Spécifications - - Type de détecteur : InGaAs/InP (1260-1620nm) - - Sensibilité au courant : 0,8 A/W à 1550nm typique - Puissance d'entrée linéaire maximale : 3mw - - Puissance d'entrée maximale sans dommage : 10mw - - Bande passante -(3dB) : DC à 20 GHz Typ, 18 GHz min - - Impédance de sortie : 50 Ohms - - Connecteur de sortie : Type K SMA Femelle - - Connecteur d'entrée à fibre optique : FC/UPC ou FC/APC - - Ouverture numérique d'entrée : 0.11 - - Perte de retour optique : >35dB, >52dB avec la connexion APC - - Perte de retour électrique : 10 dB - - Alimentation : Alimentation électrique universelle - - Dimensions : 30.5mm x 63mm x 38mm - - Poids : 0,16 kg - Annonciateurs LED fournis : Sous tension - - Plage de température de fonctionnement : 0 - 40 ºC - - Garantie standard : Deux ans, composants et main-d'œuvre, garantie de satisfaction de 30 jours - Accessoires fournis : Mallette de transport/stockage, manuel d'utilisation, alimentation électrique universelle

---
