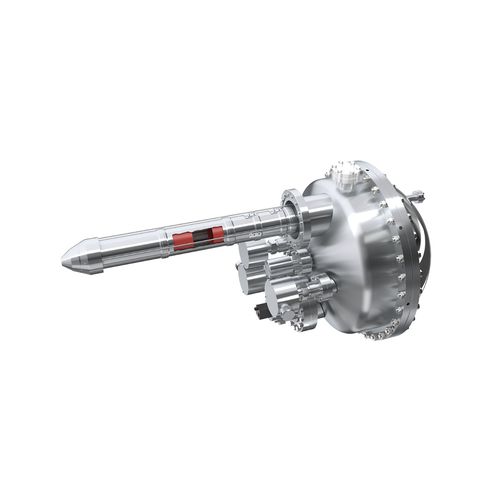

Analyseur de spectre DA20

à intégrercompact2D

Acceptation totale du cône à 20° degrés sans rotation de l'échantillon Déviation électronique rapide et brevetée (WO2013/133739) Les effets des éléments de la matrice sont évités en maintenant l'échantillon fixe Garantit une taille et une forme de spot identiques pour tous les k/// Les besoins en manipulateurs sont réduits Le DA20 fournit ARPES ainsi que XPS et UPS tout en conservant un encombrement compact. Le DA20 inclut la technologie de déflexion révolutionnaire et brevetée qui n'était auparavant disponible que dans le DA30 plus grand, permettant des mesures ARPES à cône complet sans rotation de l'échantillon Les analyseurs ARPES traditionnels ont un mode angulaire qui est limité à la direction de dispersion angulaire θx, résultant en une image 2D d'intensité pour l'angle θx et d'énergie E sur le détecteur 2D. Dans une telle configuration, l'obtention de mesures de cônes complets nécessite une rotation physique de l'échantillon pour sonder l'espace angulaire θy Ce mouvement physique peut introduire de multiples artefacts dans la mesure ARPES. Les questions de premier ordre comprennent la mesure de différentes zones de l'échantillon au fur et à mesure que l'échantillon est déplacé. Des effets matriciels sont également introduits à mesure que les angles d'incidence et de sortie sont modifiés, ce qui affecte l'échappement d'électrons dépendant de l'angle. Nos analyseurs surmontent ces limites en utilisant un mode de déflexion interne pour la direction θy. Avec ce mode de déflexion, le système de lentilles projette des coupes individuelles de θx sur la fente de l'analyseur pour un angle θy donné. Ainsi, le détecteur d'analyseur hémisphérique mesure des tranches de spectres θx vs E. L'enregistrement de ces tranches individuelles tout en changeant l'angle du déflecteur θy construit un cube de données fiables contenant l'intensité pour toutes les valeurs θx, θy, E.
