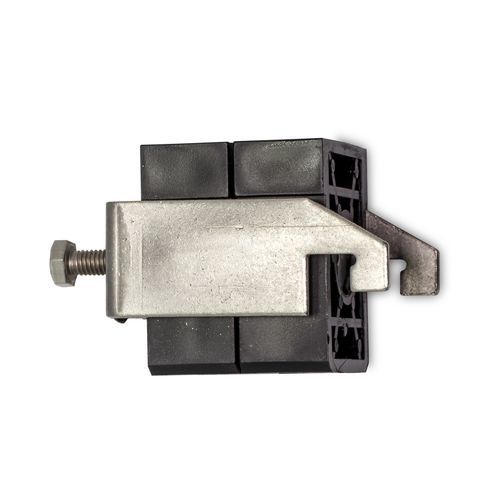

Collier pour câble électrique en acier inoxydable C series

en polyamideavec montage à visanti-UV

Dans le domaine de la technique d'installation, les serre-câbles pour la fixation des câbles HF aux pylônes de télécommunication sont notre spécialité. Ces serre-câbles se composent d'un cadre en C avec des pieds de fixation (pour l'installation sur un profilé en C ou une barre plate) et d'une vis de fixation avec une rondelle de butée coulée. En outre, le nombre correspondant de chemins de câbles (inlays) est fourni. Cadre en C Les cadres en C sont des pièces pliées estampées qui, en fonction de leur taille, comportent des pièces latérales pour assurer la rigidité et la stabilité. Les vis de fixation ont une tête hexagonale uniforme. En raison de la construction et du choix des matériaux, une fois le serrage effectué, une fixation sûre est assurée, même sans contre-écrou. Un couple de serrage de 1,5 Nm est recommandé. Le montage sur des barres plates est possible jusqu'à une épaisseur de 9,3 mm. Incrustation Les goulottes de câbles sont chanfreinées pour un montage latéral ou un montage simple dans le cadre en C. Le large chevauchement protège contre les chutes avant le serrage de la vis de fixation. Le large chevauchement protège contre les chutes avant le serrage de la vis de fixation. Les encoches sur la surface de contact avec le câble garantissent un maintien sûr. Les tailles respectives sont insérées dans le rayon de l'insert en métrique et en impérial. Les inserts sont disponibles en noir et en gris signal (RAL 7004). Avantages techniques de nos serre-câbles Couple de serrage d'environ 1,5 Nm Tête hexagonale uniforme, un seul outil Manipulation simple, car l'insert supérieur est connecté Maintien sûr, même sans contre-écrou Incrustations chanfreinées pour une application simple et rapide Large dépassement des incrustations pour éviter les chutes Information sur la taille dans l'insert pour une meilleure reconnaissance Les serre-câbles se composent d'un cadre en C avec des pieds de fixation pour l'installation sur un profilé en C ou une barre plate et d'une vis de fixation avec une rondelle de butée coulée
