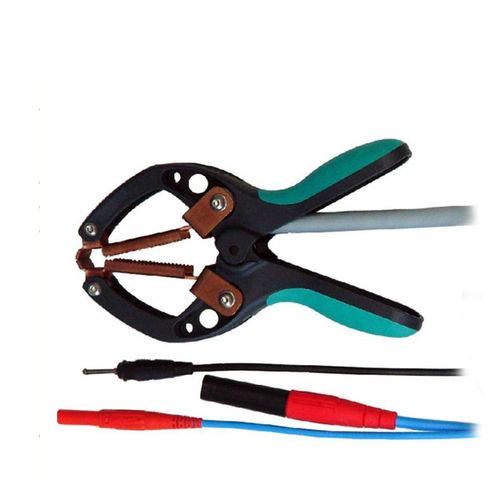

La pince Kelvin 5Z est une pince de mesure bipolaire robuste qui se fixe aux câbles, par exemple aux extrémités des bobines de câble, aux broches de connexion et d'enroulement (transformateurs), ainsi qu'aux connexions boulonnées et aux barres omnibus dans les applications de génie énergétique. Elle est conçue pour un usage pratique intensif.
Avec 2 pinces Kelvin, un contact à 4 pôles permet de déterminer la résistance électrique de l'objet à tester selon Kelvin indépendamment des valeurs de résistance des câbles d'alimentation, à condition que l'instrument de mesure soit conçu en conséquence.
Bien entendu, la pince Kelvin n'est pas seulement adaptée à la mesure des faibles résistances, elle peut généralement être utilisée pour tous les contacts. Par exemple, elle est utilisée dans notre système de mesure de transformateurs MRC7200 pour les mesures de rapport, de phase et de résistance. Il existe différents modèles de pinces Kelvin, qui diffèrent principalement par la taille, la longueur et le type de câble connecté ainsi que par la fiche utilisée.
Caractéristiques
- Pour des diamètres de 1 mm à 60 mm
- Pression de contact élevée de > 10 kp (100 N)
- Courant maximal de 50 A, 20 A avec un connecteur standard
- Matrice en cuivre résistant
Accessoires
- Conception de matrice spéciale sur demande
- Plusieurs câbles et connecteurs disponibles
---
