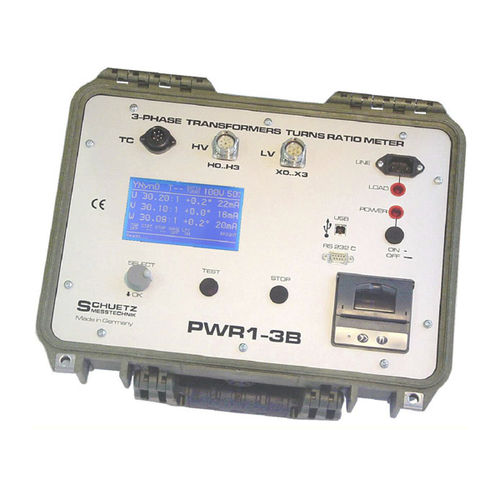

Ratiomètre numérique PWR1-3B

pour transformateur

Le RATIOMETRE PWR1-3B est conçu pour mesurer le taux de transformation, l'erreur de phase et le courant magnétisant des transformateurs de puissance et de distribution pour les trois phases simultanément. Les transformateurs de tension et de courant sont monophasés, les transformateurs de puissance sont normalement triphasés. En raison de la mauvaise qualité des lignes industrielles (gigue de phase et décalage de phase, différences de tension entre les trois phases) toutes les mesures sont normalement effectuées en monophasé, même sur des ratiomètres triphasés. La conception du PWR1-3B contient un oscillateur de puissance sinusoïdal interne qui délivre la tension d'excitation nécessaire avec une très faible distorsion et une tension stable que l'on ne trouve pas dans les lignes industrielles. Ceci permet des mesures monophasées et triphasées très stables et précises. Le Ratiomètre PWR1-3B utilise un grand écran LCD avec rétro-éclairage pour présenter les valeurs de rapport et de différence de phase de "H.V. Winding" à "L.V. Winding", la tension d'excitation et le courant magnétisant de l'enroulement haute tension.
