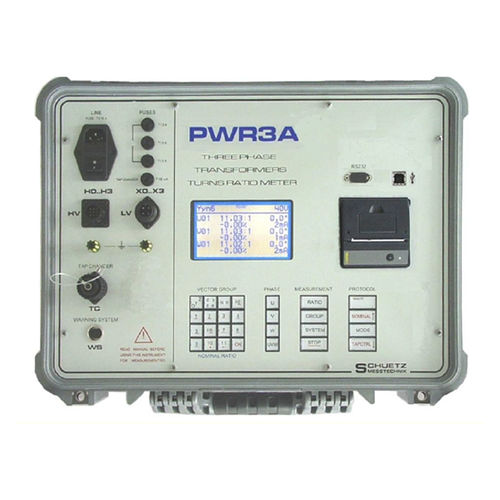

Ratiomètre numérique PWR3A

pour transformateur

Le grand avantage du PWR3A par rapport à de nombreux autres instruments sur le marché est sa simplicité d'installation. Dans la plupart des cas, les paramètres requis doivent être recherchés dans des tableaux sur la base du groupe de vecteurs et du numéro de code du transformateur à mesurer, et réglés sur l'instrument à l'aide de commutateurs rotatifs ou de touches. Il en résulte souvent une configuration erronée ou une incertitude quant à la configuration, car certains tableaux prêtent à confusion. Avec l'instrument de mesure du rapport de transformation PWR3A, un tel réglage manuel n'est pas nécessaire. Il suffit d'entrer le groupe de vecteurs à l'aide des touches. La seule chose à faire est de connecter le transformateur hors ligne à l'appareil et de lancer la mesure ; les trois phases sont mesurées consécutivement, toutes les procédures de connexion et de court-circuit des côtés tension primaire et secondaire sont effectuées automatiquement avant chaque mesure. Bien entendu, il est également possible de ne mesurer qu'une seule phase, par exemple H2. Une valeur de consigne réglable permet d'afficher une erreur ou une déviation du rapport de transformation mesuré. En outre, une commande automatique du changeur de prise est prévue. Dans ce cas, toutes les phases et prises sont mesurées consécutivement, et tous les résultats sont stockés dans l'instrument (en utilisant la mémoire spécifique du transformateur), imprimés (si une imprimante est connectée), et transférés au PC (s'il est connecté). En utilisant la mémoire interne, tous les résultats pour toutes les prises sont écrits dans une zone spécifique au transformateur. En outre, les valeurs de consigne spécifiques au transformateur, le groupe de vecteurs et les informations supplémentaires décrivant le transformateur (par exemple, le numéro de série, l'emplacement...) sont lus à partir de la mémoire lorsqu'ils sont sélectionnés et affichés sur l'écran à cristaux liquides.
