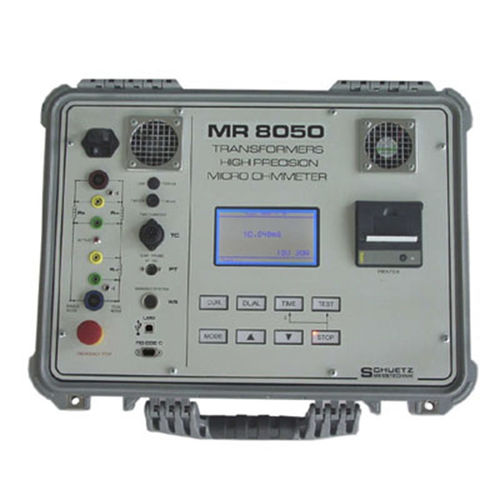

Appareil de test anti-effraction MR 8050

automatiquede transformateurpour moteur

Avec le MR 8050, les résistances hautement inductives des enroulements de transformateurs, moteurs et réacteurs peuvent être mesurées. (gamme 100 µΩ avec une résolution de 0.01µΩ jusqu'à 6 kΩ). La performance des objets testés peut aller jusqu'à 800 MVA ou même plus. La charge magnétique d'un transformateur est réalisée rapidement en utilisant une tension de charge élevée (60V). Ceci est important pour les mesures critiques en termes de temps (courbes de refroidissement). Le déchargement du noyau du transformateur est très rapide et très sûr, car l'énergie est totalement détruite dans le MR 8050. La température de l'objet à tester peut être préréglée ou mesurée à l'aide d'une sonde PT100. La résistance est calculée pour 20°C en utilisant le coefficient de température du cuivre ou de l'aluminium. Des mesures de perte de chaleur avec des intervalles de temps prédéfinis sont possibles. La résistance à t=0 (déconnexion de la charge) est indiquée comme résultat de l'algorithme de régression interne. Deux enroulements (principalement HT et BT) peuvent être mesurés simultanément dans la méthode de mesure DUAL. Le MR 8050 dispose également d'un contrôle automatique du changeur de prises pour mesurer différentes prises sans interrompre le courant de mesure sans interrompre le courant de mesure. Caractéristiques - 2 canaux pour les mesures DUAL - Temps de mesure très court grâce à un chargement très rapide - Temps de décharge typ. 1/10 du temps de chargement - Mesures de perte de chaleur avec algorithme de régression - Ecran LCD de 240 x 128 pixels avec rétro-éclairage - USB standard et RS232C 9600 bauds - Connecteur PT100 pour sonde de température PT100 - Connecteur pour changeur de prises pour le contrôle automatique des prises - Connecteur du système d'avertissement pour une lampe d'avertissement séparée - Mémoire de test interne pouvant contenir jusqu'à 1000 mesures - Entrées entièrement protégées contre les tensions statiques et transitoires - Large gamme de courants de 50mA à 60A
