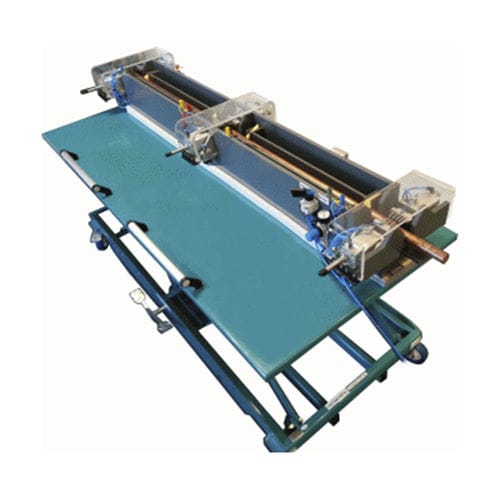

Système de mesure anti-effraction PWD 3000 Cu / Cu-Al

indirectpour câble

Le dispositif de retenue de précision PWD 3000 est utilisé pour la détermination de la résistance électrique par mètre de câbles de puissance et moyenne tension. La mesure est basée sur la méthode à 4 pôles selon Kelvin afin d'éliminer les résistances de la ligne d'alimentation. Le courant de mesure est alimenté par des mâchoires à commande pneumatique, la tension de mesure est captée par des tarauds à ressort, avec une distance entre les tarauds de 1000 mm (+/- 0,2 mm). Les mors de courant et donc les points d'alimentation en courant sont disposés à une distance suffisante des prises selon DIN / IEC pour assurer une distribution constante et uniforme du courant sur la distance de mesure réelle. Le tronçon de câble est placé dans deux goulottes intérieures remplies d'eau courante lorsque la pompe fonctionne et contenant les barres de potentiel pour capter la tension de mesure ; c'est là que la mesure réelle a lieu à une température (d'eau) constante. Le microohmmètre qui fait partie de l'appareil mesure en outre la température (de l'eau) à l'aide d'une sonde et convertit la valeur de résistance mesurée précédemment en 20°C (ou par ex. 23°C si nécessaire). Le support standard PWD 3000 Cu convient pour les câbles en cuivre (torons et conducteurs sectoriels) d'une taille comprise entre 10mm² et 1200mm² (demandez des tailles supérieures !).
