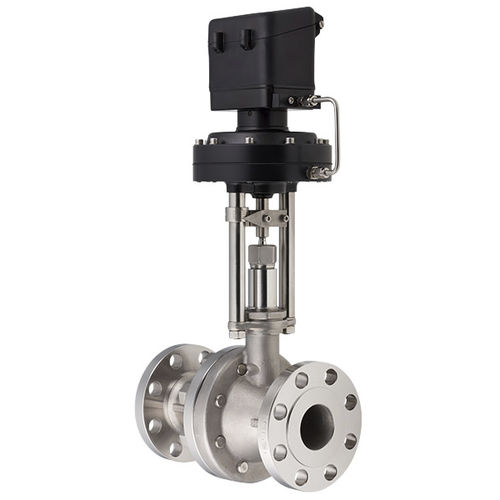

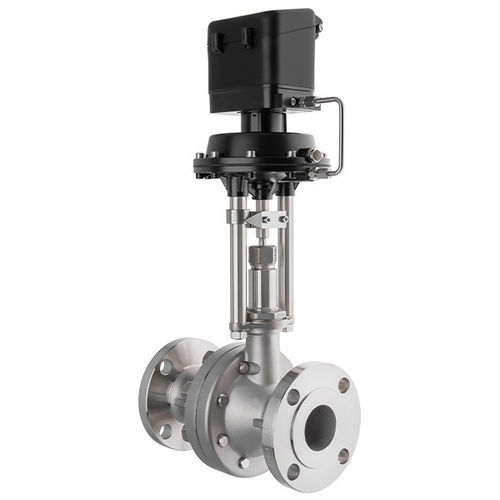

Vanne à glissière 8621 GS3
à commande pneumatiquede contrôle de débitde régulation

vanne à glissière
vanne à glissière
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à glissière
Actionnement
à commande pneumatique
Fonction
de contrôle de débit, de régulation
Media
pour gaz de pétrole liquéfié, pour l'eau, pour huile, pour produits chimiques, pour carburant, pour gaz neutre, pour biogaz, pour air, pour vapeur, pour gaz naturel liquéfié, pour air comprimé, pour oxygène, pour propane, pour gaz liquéfié, pour CO2, pour gaz naturel
Corps
à bride, en inox, en acier au carbone
Application
pour l'industrie chimique, pour applications industrielles, pour bride, pour turbine à vapeur, d'eau, pour brûleur, pour atmosphère explosive, pour systèmes de purification d'eau, pour circuit d'eau, haute précision, pour applications de process, pour chauffage, pour liquides, pour système de lubrification, pour tuyaux, pour applications de raffinerie, pour l'industrie pétrolière, pour l'industrie gazière, pour turbine à gaz, à carburant
Nombre de voies
2/2 voies
Spécification du fluide
pour fluide agressif, pour fluide corrosif, pour fluide avec des propriétés lubrifiantes, pour produits à viscosité moyenne
Autres caractéristiques
ANSI, normalement fermée, normalement ouverte, actionnée pneumatiquement, pour atmosphère explosive, avec positionneur intégré
DN

Min: 15 mm
(0,591 in)

Max: 200 mm
(7,874 in)

Pression

Min: 0 bar
(0 psi)

Max: 50 bar
(725,2 psi)

Température

Min: -60 °C
(-76 °F)

Max: 350 °C
(662 °F)

Description

La vanne de régulation pneumatique à glissières à brides de type 8621 en conception GS3 avec positionneur intégré construit selon ASME B16.34, API RP 553, API 598, ASME B31.1 et ASME B31.3 y compris le raccordement à bride selon ASME B16.5 est utilisée pour une large gamme de tâches de contrôle de processus. Les fluides tels que la vapeur, les liquides, les gaz, etc. peuvent être parfaitement contrôlés. Taille: DN 15 - DN 200 Pression: ANSI #150, #300 Matériau: Acier Inox 1.4408 / CF8M Acier C 1.0619 / WCC Température: Température du fluide de -60 °C à +350 °C Raccords Version à bride selon ASME B16.5 RF Positionneur Positionneur numérique type 8049 - 2-fils, 4-fils - Ex-Pro antidéflagrante - IO-Link - Régulateur de processus intégré IPC Positionneur pneumatique et électropneumatique type 8047 - 2-fils - Version Ex Montage du positionneur selon la norme NAMUR Accessoires - Soufflet métallique Interrupteur de fin de course Signal de retour de la position Commande manuelle Electro-vanne de pilotage . . . Versions - NACE MR0175, ASME B31.5 (Refrigeration Piping and Heat Transfer Components) ASME B31.8 (Transmission and Distribution Piping Systems) ASME B31.9 (Building Services Piping) sur demande
