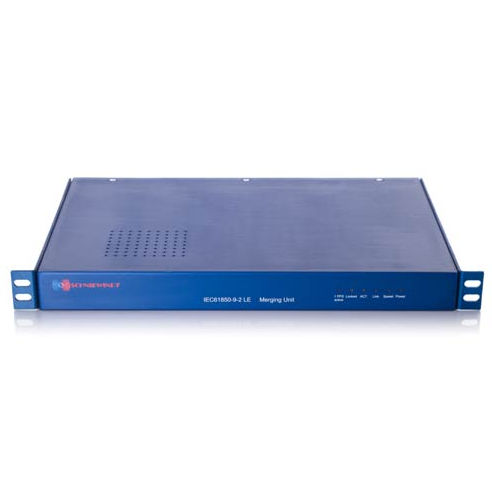

Module convertisseur analogique / numérique CSN®

L'unité de fusion CEI 61850-9-2 LE est la solution optimale pour l'interfaçage de bus de process. Il permet de consolider les mesures effectuées dans le poste de départ, d'alimenter les relais de protection, les compteurs et les enregistreurs de défauts situés dans la salle de contrôle. L'utilisation des communications par fibre optique le rend intrinsèquement sûr. En éliminant la majeure partie du câblage en cuivre, l'unité de fusion CSN® relève les principaux défis techniques et logistiques qui affectent les coûts de conception, de construction et d'entretien des sous-stations. L'architecture simple et sans perturbations du bus de processus ouvert CEI 61850-9-2 permet le fonctionnement de relais, de compteurs et d'équipements d'enregistrement de défauts de différents fabricants sur le même bus. L'unité de fusion CEI 61850-9-2 LE collecte les données des transformateurs de mesure conventionnels et convertit les signaux analogiques en un protocole numérique défini par la CEI 61850-9-2. L'unité de fusion CSN® transmet le signal converti par fibre optique en utilisant du matériel Ethernet de qualité industrielle. En raison de la faible charge électrique des transformateurs de mesure, l'unité de fusion CSN® peut être insérée dans une sous-station opérationnelle sans affecter les installations existantes.
