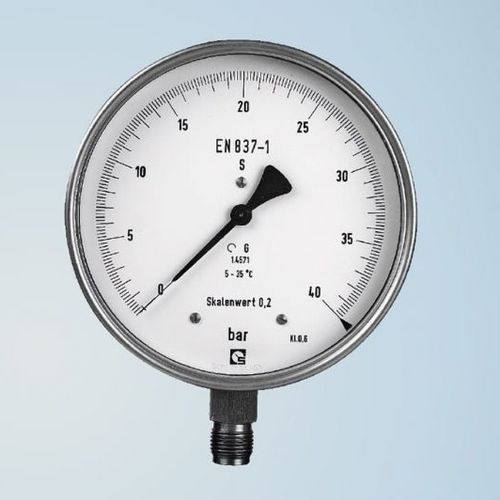

Manomètre à cadran F 160

filetéG 1/2BSP 1/2

La fonction de mesure est la même que celle d'une jauge à tube de Bourdon normale. Un tube courbé circulairement est relié d'un côté à un manchon et fermé de l'autre. En cas de surpression à l'intérieur du tube de Bourdon, celui-ci s'étire vers l'extérieur, tandis qu'en cas de pression négative, le tube de Bourdon se contracte vers l'intérieur. Ce mouvement de l'extrémité du tube de bourdon est une mesure de la pression entrante et est transmis à un segment d'engrenage, puis à l'engrenage du mouvement. Applications Un manomètre à tube de Bourdon permet de mesurer des fluides, des gaz et des vapeurs avec une pression positive allant jusqu'à 1000 bar et une pression négative allant jusqu'à 1 bar. Pour les manomètres d'essai, nous utilisons des mouvements et des tubes de Bourdon spéciaux. La précision standard des manomètres d'essai est de ± 0,6 % de la valeur de la plage supérieure. Nous proposons également des versions spéciales avec une précision de ± 0,25 % et ± 0,1 % de la valeur supérieure de la plage. tube bourdon en bronze spécial, raccord en laiton boîtier à baïonnette en acier inoxydable
