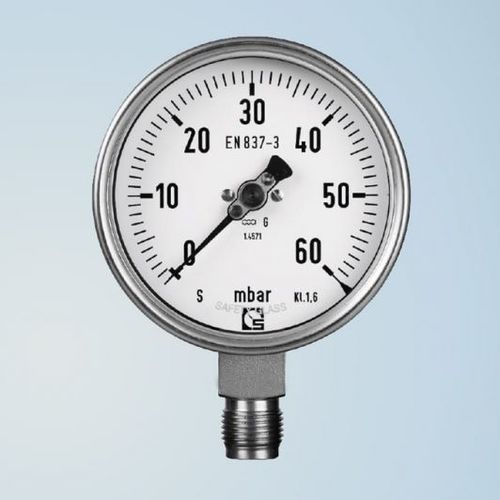

Manomètre à cadran K 100

filetéG 1/2BSP 1/2

La capsule est constituée de deux fines membranes ondulées qui sont pressées l'une contre l'autre de manière étanche à l'air. Si une pression est appliquée à l'intérieur de la capsule, celle-ci se dilate en cas de pression positive ou se contracte en cas de pression négative. Cette expansion et cette contraction de la capsule sont une mesure de la pression entrante et sont transmises à un segment d'engrenage sur l'engrenage du mouvement. Applications Un manomètre à capsule permet de mesurer une pression positive jusqu'à 600 mbar et une pression négative jusqu'à 600 mbar. La précision des manomètres est de 1,6 % ou 2,5 % de la valeur supérieure de la plage. Capsule et raccord en laiton Boîtier à baïonnette en acier inoxydable
