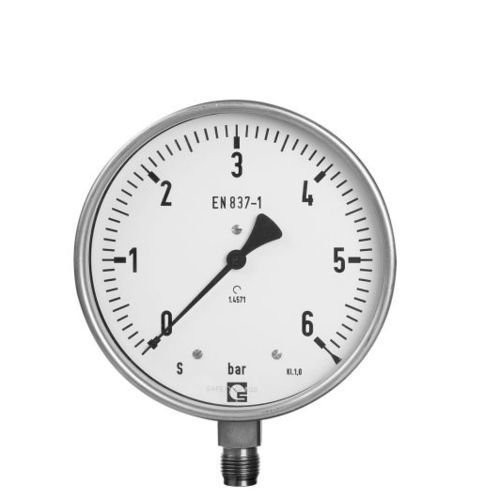

Manomètre à cadran R 250

filetéen acierà tube de Bourdon

Un tube courbé circulairement est relié d'un côté à un manchon et fermé de l'autre. En cas de surpression à l'intérieur du tube de Bourdon, celui-ci s'étire vers l'extérieur, tandis qu'en cas de pression négative, il se contracte vers l'intérieur. Ce mouvement de l'extrémité du tube de bourdon est une mesure de la pression entrante et est transmis à un segment d'engrenage sur l'engrenage du mouvement. Un manomètre à tube de Bourdon permet de mesurer des fluides, des gaz et des vapeurs avec une pression positive allant jusqu'à 1000 bar et une pression négative allant jusqu'à 1 bar. La précision des manomètres est comprise entre ± 0,1 % et ± 2,5 % de la valeur supérieure de la plage. Matériau Le tube de Bourdon est fabriqué sur mesure en fonction des besoins spécifiques. Il peut être fabriqué en métal non ferreux et, pour les fluides plus agressifs, des matériaux tels que SS 316L ou Monel peuvent être utilisés. Tube de Bourdon et raccord en laiton Fenêtre en verre Boîtier en aluminium Anneau en acier
