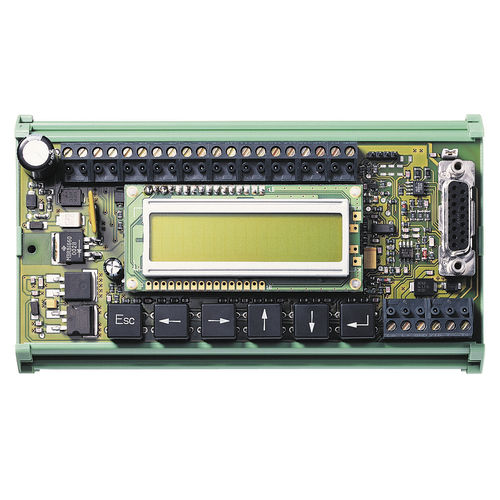

Interface opérateur avec clavier USP-PI

encastrablemachine

Interface parallèle Exemple de commande eCl@ss number, version 12.0 - 27-21-10-14 eCl@ss number, version 11.0 - 27-21-10-14 Numéro eCl@ss, version 9.0 - 27-21-10-14 ETIM number, version 7.0 - EC001099 ETIM number, version 6.0 - EC001099 Disponible jusqu'au - 30.06.2023 Caractéristiques globales Remarque (manipulation du logiciel, langue) - Anglais Allemand Français Matériau du boîtier - PVC Poids brut - 215 g Données mécaniques Fixation - Fixation rapide sur rails DIN standards selon EN 50022 et EN 50035 Données mécaniques – technique de connexion Connecteur de raccordement - Raccord fileté M20 x 1.5 Section du câble, min. - 0,5 mm² Section du câble, max. - 1,5 mm² Remarque (section du câble) - Toutes les indications relatives à la section du câble sont embouts compris. Données mécaniques - Dimensions Largeur - 160 mm Hauteur - 89,6 mm Conditions ambiantes Etanchéité - IP00 Ambient temperature - -5 ... +60 °C Storage and transport temperature - -25 ... +70 °C Tenue aux vibrations selon EN 60068-2-6 - 10 … 55 Hz / 0,0375 mm Tenue aux chocs mécaniques - 15 g / 11 ms Conditions ambiantes - Valeur d'isolation Catégorie de surtension - III Degré d'encrassement selon VDE 0100 - 2 Données électriques Operating voltage - 24 VDC -10 % / +15 % Rated operating voltage - 24 VDC Courant permanent - 150 mA Longueur du câble, max. - 30 m Données électriques - Entrées numériques Niveau d'entrée, signal HIGH "1" - 10 … 30 VDC Niveau d'entrée, signal LOW "0" - 0 … 2 VDC Données électriques - Sortie numérique Description, sorties numériques - Y1 ... Y6 Courant de sortie, max. - 100 mA Exécution
