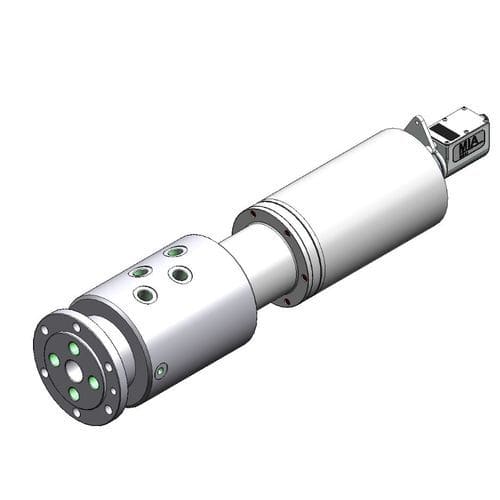

Collecteur tournant via Ethernet 7KM000152

pour machine d'emballagepour robotspour éclairage de scène

L'une des configurations les plus fréquemment commandées est notre collecteur tournant MIA avec module d'alimentation B (400 V - 18 A), 3x modules Ethernet et un joint tournant média à 4 canaux (1/2"). Les collecteurs tournants sont fabriqués dans notre usine de Fürstenfeldbruck (Made in Germany). La bague collectrice peut être ajustée individuellement à l'aide du configurateur MIA. Il s'agit d'une proposition de configuration très demandée. Parmi les téléchargements, vous trouverez la brochure du produit MIA, dans laquelle le système modulaire est expliqué en détail. Module B : Alimentation par 4 voies plus PE (400 V - 18 A chacune) 3x Ethernet 100Base-TX (CAT.5e) + 3x 4 voies de signalisation (30 V/3 A) Dimensions : 140 mm de diamètre ; 733 mm de longueur ; 3 m de câble chacun (stator et rotor) Diamètre du joint rotatif du support : 160 mm Technologie de contact or sur or Durée de vie : jusqu'à 50 millions de tours Vitesse moyenne : 150 tr/min (max. 300 tr/min) Classe de protection : IP50 Boîtier : aluminium Température de fonctionnement : -20°C à +70°C Le module B dispose de quatre voies d'alimentation et d'un PE. Les modules P peuvent être utilisés pour tout protocole basé sur Ethernet. Le blindage permet un niveau élevé de sécurité de transmission dans les zones électromagnétiques. Le joint tournant a 4 canaux (1/2") avec une pression maximale de 10 bars. La bague collectrice est livrée sans bouchon - l'assemblage du bouchon est effectué individuellement par le client. Domaines d'application typiques : Lignes de production dans les grandes usines industrielles (par exemple, lignes de fabrication de batteries - automobile, industrie alimentaire) Systèmes de fabrication dans divers secteurs industriels (tables rotatives, construction mécanique classique) Entraînements Appareils de chauffage
