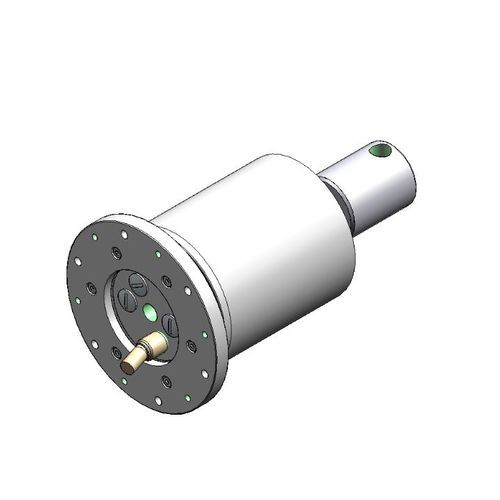

L'une des configurations les plus fréquemment commandées est notre collecteur tournant MIA avec module Ethernet, bride et joint tournant à 1 canal. Les collecteurs sont fabriqués dans notre usine de Fürstenfeldbruck (Made in Germany). La bague collectrice peut être ajustée individuellement à l'aide du configurateur MIA. Il s'agit d'une proposition de configuration qui se vend très bien. Parmi les téléchargements, vous trouverez la brochure du produit MIA, qui explique en détail le kit de construction.
Ethernet 100Base-TX (CAT.5e) + 4 voies de signalisation (30 V/3 A)
joint rotatif à 1 canal 1/4" pour l'eau et l'air (jusqu'à 10 bar)
Dimensions : 90 mm de diamètre ; 190,5 mm de longueur ; 3 m de câble chacun (stator et rotor)
Diamètre de la bride : 120 mm
Technologie de contact or sur or
Durée de vie : jusqu'à 50 millions de tours
Vitesse moyenne : 200 tr/min (max. 400 tr/min)
Classe de protection : IP50
Boîtier : aluminium
Température de fonctionnement : -20°C à +70°C
Le collecteur tournant peut être utilisé pour tout protocole basé sur Ethernet. Le blindage permet un niveau élevé de sécurité de transmission dans les zones électromagnétiques. Le collecteur est livré sans connecteur - le montage du connecteur est effectué individuellement par le client.
Domaines d'application typiques :
Lignes de production dans les grandes usines industrielles (par exemple, lignes de fabrication de batteries - automobile, industrie alimentaire)
Systèmes de fabrication dans divers secteurs industriels (tables rotatives, construction mécanique classique, p. ex. outils)
---
