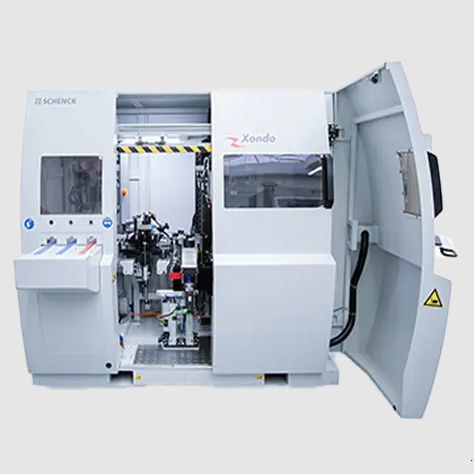

Machine à équilibrer horizontale Xondo series

dynamiquepour arbre de transmissionpour roue de turbine

- Équilibrage entièrement automatique des assemblages d'arbres de roues de turbines - Traitement numérique des données mesurées et correction du déséquilibre par commande numérique - Chargeur à portique et système de convoyage disponible dans le commerce - Changement facile pour d'autres types de rotors - Temps de cycle courts - Disposition la plus compacte - Facilement déplaçable en un seul bloc Déroulement des opérations - La pièce est prise dans l'équipement de transfert et chargée dans la station de mesure. - Mesure automatique de la vitesse de rotation. Calcul et transfert des valeurs mesurées à la station de correction, freinage à zéro tr/min - Retirer le rotor de la station de mesure et le charger dans la station de correction. - Correction automatique : serrage, index à la position de correction du 1er plan, rectification contrôlée d'un secteur. Indexer la position de correction du deuxième plan, répéter le processus de rectification et desserrer le collier. - Transférer le rotor à la station de mesure et lancer la course de contrôle. Si le rotor n'est pas dans la tolérance après la première étape de correction, d'autres étapes de correction peuvent être effectuées. - Retirer la pièce et la décharger sur le convoyeur de sortie Domaine d'application Mesure et correction du balourd dynamique des roues de turbocompresseurs usinées. Utilisation de la machine dans la production de moyennes et grandes séries. Mesure et correction entièrement automatiques du balourd par meulage sur deux plans et avec plusieurs étapes de correction. Chargement et déchargement par chargeur à portique. Conception Machine multiposte avec station de mesure et de correction et séquence de fonctionnement entièrement automatique.
