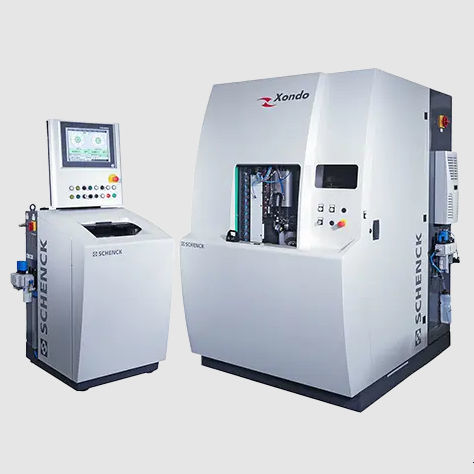

Machine à équilibrer horizontale Xondo series

dynamiquepour roue de turbinepour turbocompresseur

- Equilibrage entièrement automatique des roues de compresseurs de turbocompresseurs - Support de palier à air breveté pour une précision de mesure extrême - Traitement numérique des données mesurées et correction du déséquilibre par commande numérique - Interfaçage avec les portiques de chargement et les équipements de transport disponibles dans le commerce - Changement facile pour d'autres types de rotors - Temps de cycle courts - Conception la plus compacte - Facilement déplaçable en un seul bloc - Usinage du titane (option) Déroulement des opérations - La pièce est prélevée sur le convoyeur de transfert et chargée dans la machine - Marche de mesure automatique, frein à zéro tr/min - Retirer le rotor de la station de mesure et le charger dans la station de correction - Serrer, indexer en position de correction pour le 1er plan, avancer la fraise en position de fraisage et contrôler la coupe de fraisage. Si le déséquilibre est important, la fraise est tournée en plus pour augmenter la quantité de matière enlevée - Indexer et déplacer le dispositif de fraisage en position de correction pour le 2e plan, répéter le processus de fraisage et débrider - Transférer le rotor à la station de mesure et commencer la course de contrôle - Retirer la pièce et la décharger sur le convoyeur de sortie Domaines d'application Mesure et correction du balourd dynamique des roues de compresseurs de turbocompresseurs usinées, utilisation de la machine dans la production de moyennes et grandes séries. Mesure et correction entièrement automatiques du balourd par fraisage polaire dans deux plans et avec jusqu'à deux étapes de correction. Chargement et déchargement par chargeur à portique. Conception Machine à deux stations avec station de mesure et de correction et cycle de fonctionnement entièrement automatique.
