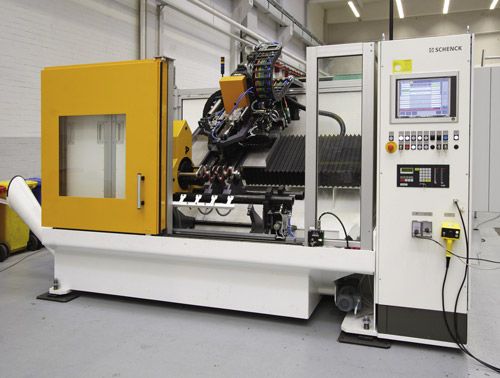

Machine à équilibrer horizontale SBRK-C series

dynamiquepour vilebrequinsà grande vitesse

- Équilibrage entièrement automatique des vilebrequins - Traitement numérique des mesures et calcul optimisé de la correction - Commande d'axe NC pour la correction du déséquilibre - Perçage à grande vitesse avec lubrifiant de forage ou lubrification à quantité minimale - Possibilité d'interfaçage avec un portique de chargement Déroulement des opérations - Chargement manuel ou automatique du vilebrequin - Fermer la porte de protection et démarrer le cycle de mesure automatique : - Descendre la manivelle dans les manchons, fermer le contre-palier, course de mesure, percer les trous de correction, course de contrôle, ouvrir le contre-palier, indexer en position initiale, lever - Ouvrir la porte de protection et décharger Caractéristiques particulières Mesure et correction du balourd dans la même station, d'où une réduction de la manipulation du rotor. Le cadre vibrant à paliers multiples permet d'effectuer des mesures dans des conditions similaires aux conditions de fonctionnement, de réduire la charge superficielle lors du perçage et de ménager les tourillons de la manivelle principale. Le perçage avec liquide de refroidissement réduit le temps de perçage et améliore la durée de vie de l'outil. Domaines d'application Mesure et correction du balourd des vilebrequins usinés de voitures particulières et de véhicules utilitaires. Utilisation de la machine dans le cadre d'une production de volume moyen. Correction du balourd par perçage des contrepoids en une ou plusieurs étapes de correction. Conception Machine à station unique avec un cadre d'équilibrage stable et des socles de support hydrodynamiques. Entraînement par crochet du vilebrequin au niveau du maneton. Portique de perçage incliné vers l'arrière avec unité de perçage à chariot commandée par CN. Indexation du vilebrequin, déplacement de l'unité de forage et contrôle de la profondeur de forage par l'unité de mesure commandée par microprocesseur.
