Connecteur haute performance HV series
d'alimentation électriquerondà verrouillage

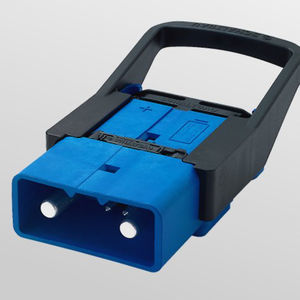

Connecteur haute performance - HV series - Schaltbau GmbH - d'alimentation électrique / rond / à verrouillage
Connecteur haute performance - HV series - Schaltbau GmbH - d'alimentation électrique / rond / à verrouillage

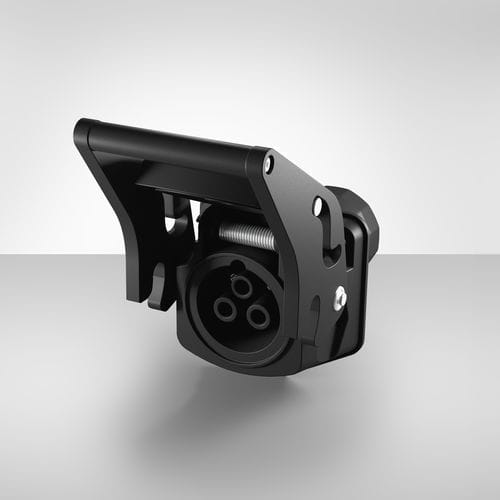

Connecteur haute performance - HV series - Schaltbau GmbH - d'alimentation électrique / rond / à verrouillage - image - 2
Connecteur haute performance - HV series - Schaltbau GmbH - d'alimentation électrique / rond / à verrouillage - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
d'alimentation électrique
Forme
rond
Type de connexion
à verrouillage
Spécification électrique
DC, de courant fort
Applications produit
pour transmission
Domaine
industriel
Indice de protection
IP69K
Autres caractéristiques
avec câble, pour environnements sévères, haute performance
Courant primaire

470 A

Tension

1 000 V

Température de fonctionnement

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Description

Connecteurs jusqu'à 1 000 V DC et 470 A pour la transmission de puissance Les connecteurs de la série HV de Schaltbau sont dotés de solides contacts de puissance et de signal et conviennent à un large éventail d'applications à courant élevé. Ces connecteurs robustes sont de conception modulaire et protégés contre les contacts accidentels. Ils sont certifiés IP69K et conçus pour un grand nombre de cycles d'accouplement. Les connecteurs HT sont parfaits pour les puissances élevées. Les domaines d'application peuvent être la transmission d'énergie entre les wagons ou la connexion de la voie et de la remorque sur les véhicules électriques lourds. D'autres applications incluent la connexion de blocs de batteries puissants - dans ce cas, la série HV est utilisée comme connecteur de charge haute performance. Caractéristiques Large gamme de puissance Tensions nominales jusqu'à 1 000 volts et courants nominaux jusqu'à 470 ampères. Les contacts principaux dans le boîtier de la fiche et de la prise sont protégés contre tout contact accidentel. Boîtier robuste Utilisation d'une seule main - grâce au mécanisme coulissant de la poignée du boîtier de la prise. Cela permet d'économiser des efforts et de garantir un verrouillage et un déverrouillage sûrs de la fiche dans la prise. Fiche de retour d'information insérée L'élément de commutation optionnel dans le boîtier de la prise signale un connecteur correctement enfiché. Modularité Des contacts de puissance solides pour différentes sections de connexion jusqu'à 95 mm2 et 4 contacts de signalisation universels sont disponibles. Ils peuvent également être configurés avec un câble ou des conducteurs individuels dans un tube ondulé robuste. Inflammabilité Conforme aux exigences de la norme UL94-V0 et aux normes de protection contre l'incendie suivantes EN 45545.

---
