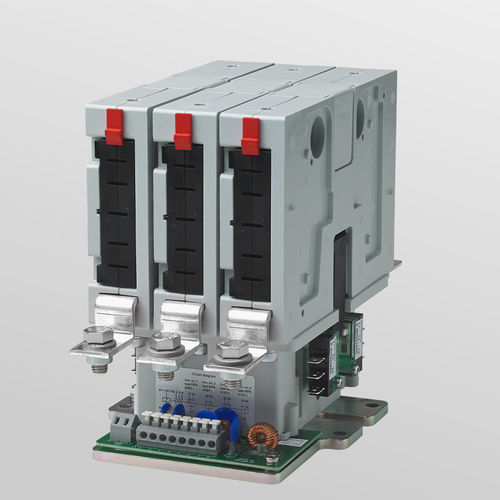

La nouvelle série CF de Schaltbau, très modulaire, commence par un contacteur de puissance AC compact à 3 pôles pour des charges allant jusqu'à 600 A et 3000 V pour des entraînements à courant alternatif alimentés par des onduleurs avec des fréquences plus élevées. Les chambres de commutation nouvellement développées constituent une caractéristique particulière. Celles-ci peuvent être configurées universellement comme NO, NC ou en combinaison comme inverseur.
Un circuit économique électronique efficace réduit la consommation d'énergie ainsi que les pertes de chaleur et permet de réaliser des économies.
Les contacteurs CF peuvent être adaptés de nombreuses façons. La grande variance rend les appareils intéressants pour une utilisation dans de nombreuses applications différentes. Ces appareils de commutation innovants sont tout aussi bien adaptés aux nouveaux projets qu'aux modernisations. Ils peuvent remplacer avec succès les contacteurs à cames qui ont fait leurs preuves depuis de nombreuses années. Des variantes en courant continu suivront.
Caractéristiques
- Dimensions compactes - gamme de performances élevées :3 000 V AC / 3x 600 A, fréquences jusqu'à 400 Hz
- Conception innovante de la chambre d'arc en fonction de l'application - configurable comme contact NO, NC ou inverseur
- Courant continu thermique élevé 300 A ou 600 A grâce à la connexion en parallèle de deux contacts principaux chacun et un courant de courte durée admissible élevé jusqu'à 4 000 A
- 4 commutateurs auxiliaires pour le diagnostic et la surveillance de l'état de commutation
- Faible consommation d'énergie et faible échauffement grâce à un circuit d'économie de bobine sophistiqué
---
