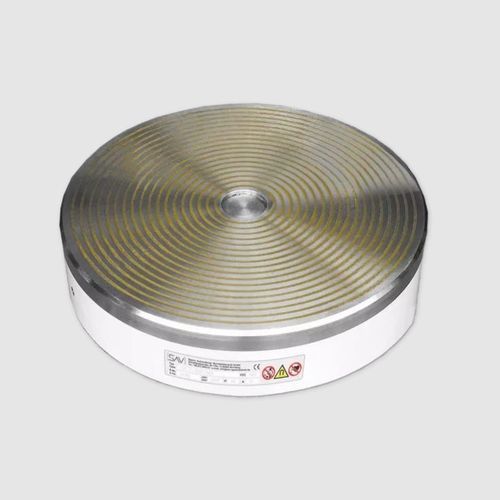

Plateau magnétique électropermanent 244.41

circulairepour rectificationpour tournage

Grâce au pas circulaire des pôles, le mandrin circulaire électromagnétique présente un champ magnétique puissant et faible pour les tôles minces. Principalement pour la rectification de pièces en forme de disque sur des rectifieuses intérieures et extérieures à plateau rotatif. Pas pour les anneaux minces. Le pas circulaire des pôles permet également l'usinage de pièces multiples qui ne sont pas placées au centre. Convient également au tournage avec des tolérances de forme et de position de 0,01 à 0,02 mm. Le pas circulaire des pôles assure une répartition de la force de maintien sur la circonférence. Il convient donc aux pièces minces et plates (p. ex. lames de scie) (par exemple, les lames de scie). Placement de plusieurs pièces sur le cercle de pas diamètre possible Pour des pièces jusqu'à une épaisseur min : 2 mm avec P = 5,5 mm 4 mm avec P = 9 mm 8 mm avec P = 18 mm Pour les pièces plates : Taille minimale = 45 mm x 45 mm Ne convient pas pour les anneaux minces Pas de poteau fabriqué "sans interstice Plaques polaires boulonnées dans une grille étroite couche d'usure de 8 mm sur la plaque polaire Indice de protection IP 65 cycle de travail de 100 % Convient pour le raccordement à l'unité de commande SAV 876.10 Disponible avec bride sur demande (voir SAV 248.90 à 248.94). Mandrin circulaire électromagnétique SAV 244.41 - 800 - 18 - 110 V Désignation SAV no. - A - P - tension nominale Force de maintien nominale 80 N/cm2, contrôlable par l'unité de commande à l'aide d'un interrupteur de codage de la force de maintien Tension nominale recommandée 24 V DC jusqu'à 90 W inclus 110 V DC pour toutes les tailles
