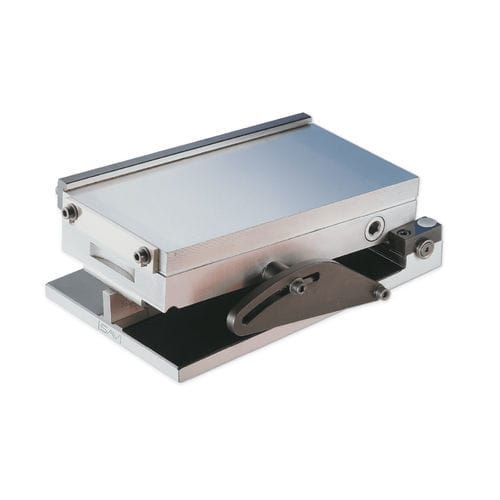

Plateau magnétique en table sinus 245.03

pour rectification

Les angles sont déterminés à l'aide des cales de jauge selon le principe sinusoïdal. Le serrage est assuré par les moitiés supérieures de la coquille de roulement. Avec table sinusoïdale en acier. Trempé, bruni et rectifié avec précision. Précision maximale grâce à la conception plate. Modèle standard avec mandrin magnétique permanent. Livrée dans un coffret de rangement en bois. Avec table sinusoïdale avec degrés/minutes en mm, butée de longueur de précision et barre de butée transversale. Table sinusoïdale de précision SAV 245.03 - 450 Désignation SAV no. - A Précision de l'angle : ±5 secondes d'arc Parallélisme des plans : ±0,005/100 mm Cale de jauge à 0° : 3 mm Plage de pivotement : 0° à 30° Force de maintien nominale : 90 N/cm2 Pas des pôles : 1,9 mm Hauteur du champ magnétique : 6 mm Couche d'usure de la plaque polaire : < 8 mm
