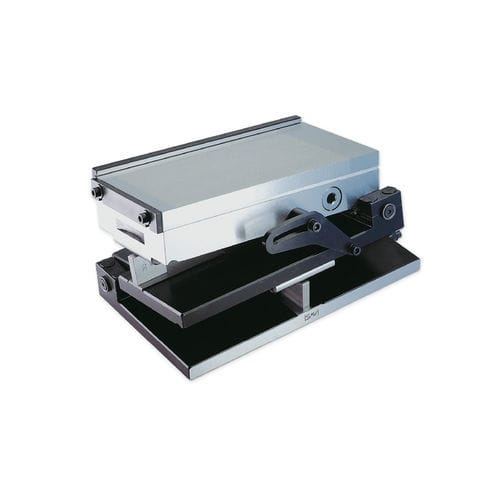

Plateau magnétique en table sinus 245.02

pour rectification

Les angles sont déterminés à l'aide des cales de jauge selon le principe sinusoïdal. Le serrage est assuré par un étrier de fixation sur les côtés et sur les coussinets supérieurs. Avec tables sinusoïdales en acier. trempé, bruni et rectifié. précision maximale en version plate. version standard avec mandrin magnétique permanent. livré dans un coffret de rangement en bois. avec 2 tables sinusoïdales avec degrés/minutes en mm, butée de longueur de précision et barre de butée transversale. SAV 245.02 - 400 Table sinusoïdale de précision SAV no. - A Désignation Précision de l'angle : ±5 secondes d'arc Parallélisme des plans : ±0,005/100 mm Cale de jauge à 0° : 3 mm Plage de pivotement, axe long : de 0° à 45° Plage de pivotement, axe court : 0° à 30° Force de maintien nominale : 90 N/cm2 Pas des pôles : 1,9 mm Hauteur du champ magnétique : 6 mm Couche d'usure de la plaque polaire : 8 mm
