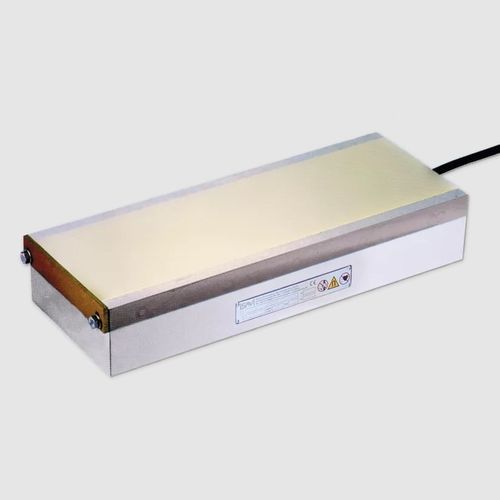

Plateau magnétique électropermanent 243.41
rectangulairepour rectification

Plateau magnétique électropermanent - 243.41 - SAV GmbH - rectangulaire / pour rectification
Plateau magnétique électropermanent - 243.41 - SAV GmbH - rectangulaire / pour rectification
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
électropermanent
Type
rectangulaire
Applications
pour rectification

Description

Mandrins électromagnétiques à pôles longitudinaux fins et continus P = 4 mm Systèmes d'électro-aimants avec un pas de pôle très étroit. Particulièrement adaptés aux pièces minces. L'axe principal de la pièce est perpendiculaire à la longueur de l'aimant. Pour le serrage de pièces minces, en forme de plaques, avec des tolérances de forme et de position de 0,01 à 0,02 mm. Pour l'axe principal de la pièce perpendiculaire au pas du pôle Pour les pièces minces jusqu'à : épaisseur min. = 2 mm Pour les pièces plates : largeur min. = 40 mm Plaque de poteau avec un pas de poteau longitudinal particulièrement étroit et continu, 3 mm d'acier et 1 mm de laiton Divisions de poteaux collées et boulonnées solidement à l'aide de tiges d'ancrage Plaques de poteaux boulonnées dans une grille étroite couche d'usure de 8 mm sur la plaque polaire Faible hauteur de champ magnétique de 4 mm Fentes de serrage sur les deux faces Longueur supérieure à 1000 mm avec trous de passage pour fixation sur accord Robuste et étanche Indice de protection IP 65 cycle de travail de 100 % Convient pour le raccordement à l'unité de commande SAV 876.10 Mandrin électromagnétique SAV 243.41 - 1200 x 500 - 110 V Désignation SAV no. - A x B - tension nominale 100 N/cm2, contrôlable par l'unité de commande à l'aide d'un commutateur de codage de la force de maintien Tension nominale, recommandée 24 V DC jusqu'à 106 W inclus 110 V DC pour toutes les autres tailles

---
