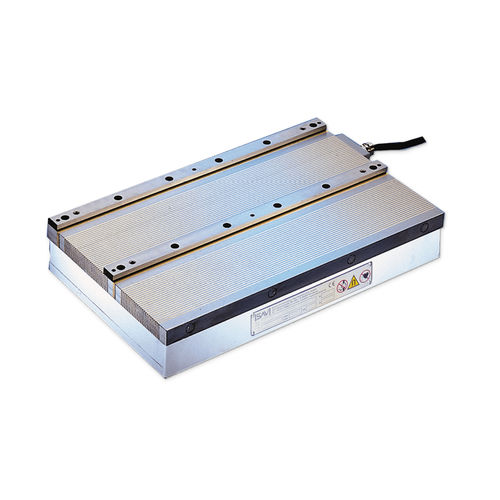

Plateau magnétique électropermanent SAV 243.72

rectangulairepour rectification

Mandrins magnétiques électro permanents avec un pas de pôle longitudinal fin P = 4 mm et des barres d'arrêt magnétisables Le système de serrage nouvellement développé permet de tirer les pièces contre la butée de manière fiable à l'aide de butées magnétisables. Cela permet d'éviter les erreurs d'insertion, en particulier dans les opérations par équipes. Systèmes magnétiques électro permanents avec un pas polaire très étroit. La force magnétique est générée par les aimants permanents qui sont magnétisés et démagnétisés par de courtes impulsions de courant. Particulièrement adapté aux pièces minces. Principalement pour le meulage précis de pièces produites en série, notamment en travail posté. Pour la fabrication d'outils, le système permet un usinage de précision au µm près par rapport à l'arête de référence contre la butée. Butées magnétiques actives automatiquement contrôlées en séquence Pour les pièces fines jusqu'à : épaisseur min. = 12 mm (en fonction de la hauteur de la butée) Pour les pièces plates : largeur min. = 40 mm Conception avec 2 systèmes bipolaires puissants pour la barre d'arrêt, pour un alignement fiable des pièces. L'aimant de butée travaille en décalage par rapport à l'aimant de base Les barres d'arrêt sont magnétisées avant la zone de serrage principale. La pièce est ainsi attirée de manière fiable dans le coin inférieur de la butée. Plaque polaire avec un pas longitudinal des pôles particulièrement étroit et continu, acier de 3 mm et laiton de 1 mm Divisions de poteaux collées et boulonnées solidement à l'aide de tirants Haute précision grâce à des plaques polaires boulonnées selon une grille étroite Mise hors tension par cycle de démagnétisation Couche d'usure de 8 mm sur la plaque polaire Faible hauteur de champ magnétique de 4 mm Système magnétique électro-permanent pour une sécurité absolue en cas de panne de courant Fentes de serrage sur les deux faces frontales
