Engrenage conique

à denture hélicoïdaleà moyeu

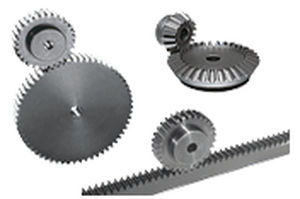

Lorque la transmission se produit moyennant l’enclenchement direct entre les engrenages, on se rapporte à la macrofamille des engrenages et autres éléments de transmission à module. On utilise conventionellement un module pour identifier le type d’un engrenage. Le module exprime la valeur qui se réfère au rapport entre le pas de la denture et le nombre pi. Suivant le pas on se réfère donc à de différentes valeurs de module. Le tableau de conversion est indiqué ci-après: Pas Module 3,1416 1 4,7124 1,5 6,2832 2 7,8540 2,5 9,4248 3 12,5664 4 15,7080 5 18,8496 6 25,1328 8 Au-delà de la réduction du mouvement (definie par le rapport de transmission), les engrenages coniques ont pour but aussi le désaxement de 90° entre les axes de rotation. Parmi les produits disponibles en notre stock on peut sélectionner les rapports de transmission suivants : 1:1 1:2 1:2,5 1:3 1:3,5 1:4 Selon les besoins les couples coniques sont disponibles soit avec denture conforme aux normes UNI 6588 (denommé dans notre catalogue “Type A”) ou bien conforme aux normes “Gleason System” (denommé dans notre catalogue “Type B”).
