Actionneur rotatif DR
pneumatiquesystème manivelle-cadreà ressort de rappel

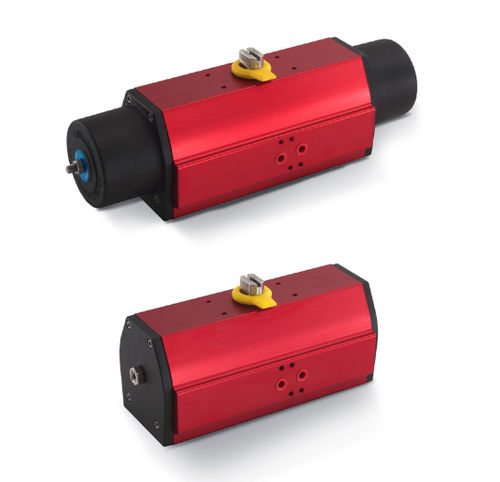

Actionneur rotatif - DR - Sapag Valves - pneumatique / système manivelle-cadre / à ressort de rappel
Actionneur rotatif - DR - Sapag Valves - pneumatique / système manivelle-cadre / à ressort de rappel
Actionneur rotatif - DR - Sapag Valves - pneumatique / système manivelle-cadre / à ressort de rappel - image - 2
Actionneur rotatif - DR - Sapag Valves - pneumatique / système manivelle-cadre / à ressort de rappel - image - 3
Actionneur rotatif - DR - Sapag Valves - pneumatique / système manivelle-cadre / à ressort de rappel - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
rotatif
Type
pneumatique
Technologie
système manivelle-cadre
Configuration
à ressort de rappel
Matériau
en acier inoxydable, en aluminium, en acier
Norme
ISO
Applications
pour vanne papillon
Autres caractéristiques
compact, avec commande, à fort couple, préchargé, fileté, à faible consommation d'air
Pression

Max: 10 bar
(145 psi)

Min: 2 bar
(29 psi)

Angle de rotation

Max: 90 °

Min: 0 °

Température ambiante

Max: 150 °C
(302 °F)

Min: -47 °C
(-53 °F)

Description

Actionneur pneumatique extrêmement compact. Conception reconnue pour sa durabilité. Son mécanisme « scotch yoke » est particulièrement adapté aux vannes exigeant des couples élevés en début et fin de course. Disponible en plusieurs configurations et offre une large gamme d'options et d'accessoires. Les actionneurs DR/SR sont dotés d'orifices filetés BSP et de filetages métriques pour le montage sur la vanne à motoriser. Une variante pour le continent américain avec des orifices NPT et des filetages impériaux est également disponible sur demande. Raccordements à la vanne conformes aux normes ISO 5211 / DIN 3337. Version SR(simple effet) : Ressorts maintenus précontraints en cage, pour plus de sécurité. Raccordements conformes aux normes internationales. Haute efficacité, faible consommation d'air. Carter en aluminium anodisé, profil extrudé et rodé
