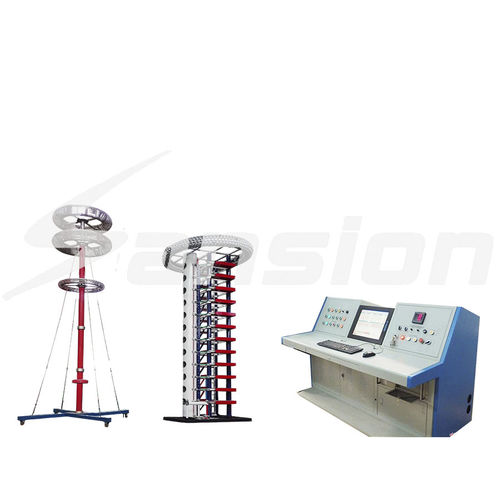

Système de test tension de choc SXCF

Ce système de test d'impulsion est utilisé pour effectuer des tests standard de tension d'impulsion de foudre en onde pleine et en onde d'opération sur les appareils HT tels que les condensateurs de puissance, les jeux, les douilles, les transformateurs de puissance et les TC/PT. Principaux paramètres du système : ♦ Tension nominale : 200kV/300kV/400kV/800kV ou personnalisée tension nominale de l'étage : 100 kV ♦ Énergie nominale de l'étage : 2,5kJ ♦ Capacité d'impulsion de l'étage : 0.5µF nombre d'étages : 2/3/4/8 étages sur mesure forme d'onde de la tension d'impulsion : générée lorsque la capacité de charge est de 300-3000pF. T1=1,2µs±30%, T2=50µs±20%, forme d'onde complète de tension d'impulsion de foudre standard de déviation de tension de crête≤3% ; Forme d'onde de fonctionnement standard 250 ± 20%/2500 ± 60%. Les paramètres et l'erreur de ces deux formes d'onde de tension d'impulsion sont conformes aux exigences nationales des normes GB311.1 et GB16927.1 et à la norme CEI. ♦ Facteur d'utilisation de la tension : Forme d'onde de tension d'impulsion de foudre standard ≥90% lorsque la capacité de charge est inférieure à 1000pF, forme d'onde de tension d'impulsion de fonctionnement standard≥80% lorsque la capacité de charge est inférieure à 2000pF. Forme d'onde de tension d'impulsion de fonctionnement standard ≥70%. ♦ Plage de verrouillage : la tension de niveau se situe dans la plage de 20 % à 100 % de la tension nominale, la plage de verrouillage positive et négative n'est pas inférieure à 25 %. ♦ Taux de décharge synchrone hors contrôle : <5% tension de sortie minimale : ≥±20% de la tension nominale. instabilité de la tension de décharge : <±1.0% durée continue : Au-dessus de 2/3 de la tension nominale, fonctionnement continu lors de la charge et de la décharge une fois toutes les 120s. En dessous de 2/3 de la tension nominale, fonctionnement continu lors de la charge et de la décharge une fois toutes les 60s.
