Système de test de fréquence variable de résonance SXBP

pour câble

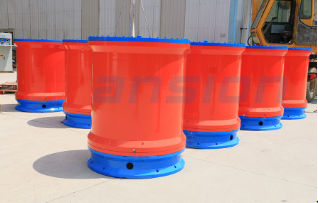

Objet du test : Câbles marins Caractéristiques Détermination de la capacité de l'équipement : 4 réacteurs seront conçus, chaque réacteur est de 7000kVA/190KV. La capacité est de 28 000 kVA. Détermination : Configurations du réacteur HT, du diviseur, du générateur de puissance à fréquence variable et du transformateur d'excitation : ♦ Réactances HT : 190kV/36,8A/60min/4 pièces en série appliquées à l'essai de tenue à la tension alternative. ♦ Diviseur : 400kV/1000pF (conçu en deux pièces), chaque pièce ayant une valeur nominale de 400kV/2000pF. Deux pièces utilisées pour la mesure de la haute tension et le système résonant à vide. générateur de puissance à fréquence variable : 1500kW, entrée 380V triphasée, sortie monophasée 500V. Alimentation électrique complète utilisée pour fournir une perte résistive de l'ensemble du circuit d'essai. ♦ Transformateur d'excitation : 1500kVA, entrée 500V, sortie 10KV, 20KV, utilisé pour augmenter la tension de sortie du générateur à fréquence variable à la tension d'excitation applicable, et appliqué pour la résonance du réacteur.
