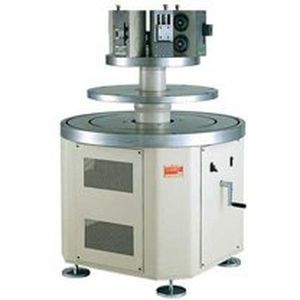

Machine d'assemblage automatique BH series

pour applications industriellessur mesurepick & place

0~12 manipulateur pick & place 6~36 station d'indexation Mouvement synchronisé La machine d'assemblage rotative de la série BH comporte un plateau d'indexation avec des manipulateurs synchronisés de prise et de dépose, ou de pressage, montés au-dessus du plateau d'indexation. Entraînés par un seul moteur, jusqu'à 12 manipulateurs de prise et dépose et/ou de pressage peuvent être montés dans n'importe quelle combinaison ou position angulaire autour de l'entraînement par engrenage à taureau. Pour un positionnement précis à grande vitesse avec un faible encombrement, il s'agit de la machine d'assemblage par excellence. Il suffit d'ajouter l'outillage pour les doigts, les fixations de la station et l'alimentation électrique. - Assemblage rotatif nécessitant de 6 à 36 stations - Assemblage nécessitant 10 stations d'entrée, 2 stations de sortie (inspection, mesure, sertissage) - Remplace les applications de convoyeurs courts avec un encombrement réduit - Synchronisation linéaire et rotative avec entraînement de l'arbre de ligne avec jusqu'à 90 cycles/minute - Limiteur de couple linéaire pour chaque manipulateur pick & place - Limiteur de couple rotatif pour le cadran d'indexation rotatif - Encodeur rotatif pour la synchronisation du mouvement - Contrôleur de moteur à vitesse variable (VFD) - Servomoteurs pour les cycles fréquents à la demande - Configurations personnalisées de la plaque de base et du châssis - Machines d'assemblage doubles dans une forme commune avec des manipulateurs de transfert rotatifs entre les plaques de cadran
