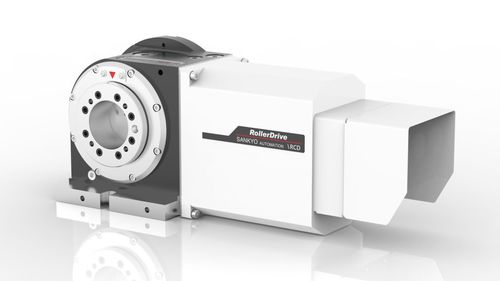

Table rotative CNC RCD-105

électriquehorizontaleverticale

Rapide, répétable, sans jeu. La table rotative RCD105 est idéale pour les petits centres d'usinage horizontaux et verticaux. Elle est disponible en configuration arrière, latérale et supérieure. L'indexeur CNC RCD 105 est doté de notre technologie RollerDrive, ce qui en fait une solution robuste, rapide et précise pour une grande variété d'applications d'usinage. Cette table rotative peut être équipée de mandrins CNC, d'étaux, de palettes, de tables à tourillons, etc. La table rotative CNC RollerDrive est conçue pour répondre aux exigences des machines-outils les plus récentes en matière de vitesse et de précision. À l'intérieur, le RollerDrive CNC utilise un RollerDrive, notre réducteur sans jeu qui transmet le mouvement sans distorsion tout en restant robuste face aux forces extérieures, contrairement aux engrenages et aux moteurs-couple existants. La haute précision et la rigidité obtenues grâce à la technologie sans jeu donnent à la CNC RollerDrive une précision de rotation inférieure à ± 10 secondes d'arc et une répétabilité inférieure à ± 4 secondes d'arc, tout en restant robuste lors de travaux de coupe lourds sur des métaux durs. Hauteur du centre : 105 mm Largeur de la rainure en T de la table : 12 mm Largeur de la rainure de clavette : 14 mm Couple de serrage : 210 N・m Vitesse maximale de la table : 100 min-1 Rapport d'engrenage : 1/50 Précision d'indexation : +/- 15 arc.sec Répétabilité : +/- 8 arc.sec
