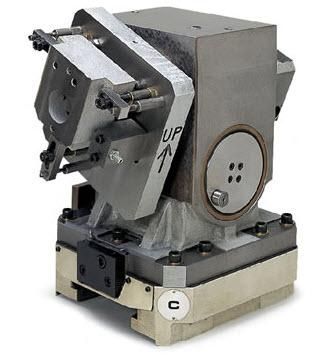

Colonne de bridage à plusieurs faces à indexage DST series

La série de DST est une pierre tombale travailler-se tenante d'indexation conçue pour être monté sur la palette des centres d'usinage d'OR. Elle peut effectuer l'usinage souple sur cinq surfaces sans re-jeter et dix surfaces avec l'option jumelle de rendement. Ces unité emploie un mécanisme de came de vitesse de rouleau pour la rotation sans heurt et auto-bloquant dans quatre l'uns des, 90 degrés, positions par accroissement. Pesant 215 kilogrammes (473-lb), le montage rigide de rendement monte la pièce solidement pour réduire au minimum le broutement de vibration pendant les opérations d'usinage, de meulage et de finissage. Des unités multiples peuvent être montées sur la même palette puisqu'elles sont d'un seul bloc n'exigeant aucune source d'entraînement ou aucune sonde de positionnement. Pour classer l'unité, une barre spéciale est stockée dans le support d'outil et attachée à l'axe principal avec votre commutateur automatique d'outil. En utilisant le dispositif de programme d'interpolation d'arc d'OR, le disciple de came d'entraînement d'entrée peut être tourné une révolution pour chaque index à partir de l'un ou l'autre côté de l'unité. L'interface humaine est exigée pour le support initial de partie installé seulement. Le temps d'installation peut être réduit de jusqu'à 75%. L'usinage précis dans l'exactitude de l'arcseconde ±2 peut être programmé pour effectuer des mouvements réversibles d'indexation. Les plats de visage jumeaux facultatifs de rendement ont les trous de support perforés multiples pour que le support universel de montage diminue l'installation et des temps de se rééquiper. Tous les matériaux sont compatibles avec les environnements typiques de machine concernant des liquides réfrigérants, des morceaux ou des débris de meulage.
