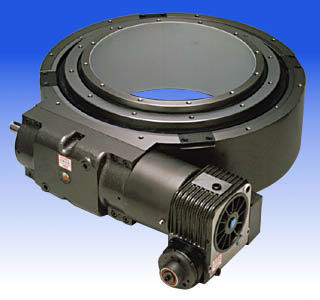

Anneau indexeur rotatif Do series

à camepour moteur pas à pas

L'indexeur annulaire de la série Do de Sankyo est doté de boîtiers en fonte avec un grand alésage central fixe. Les bagues centrale et extérieure peuvent supporter des cadrans stationnaires au-dessus ou au-dessous du cadran d'indexation. Comme les bagues intérieure et extérieure sont identiques, la rigidité est maintenue. Le boîtier mince fait un faible encombrement au sol et est conçu pour servir de base à une machine d'assemblage rotative. Des robots avec d'autres équipements périphériques se montent facilement sur cette unité polyvalente. Une came globique fait tourner les suiveurs de came à roulement à aiguilles de type Sankyo. L'optimisation du diamètre du galet de came maximise de manière inhérente le transfert de couple et prolonge la durée de vie grâce à la réduction du nombre de rotations et à l'augmentation du contact superficiel. Les butées incrémentales d'indexation vont de 16 à 60 pour supporter des cadrans de grand diamètre de 2250 à 7200 mm (7,3 à 23,5 pieds). Cela laisse suffisamment d'espace pour les postes d'inspection entre chaque sous-ensemble. De multiples périodes d'indexage offrent des cycles d'utilisation continus ou à la demande, l'anneau d'indexage se verrouillant en position dans un délai de 20 à 30 secondes d'arc pendant la période de temporisation. Ces unités polyvalentes indexent dans les deux sens ou oscillent. La série Ro peut effectuer des mouvements non structurés avec une came de guidage continue à l'aide d'un moteur servo-entraîné ou fournir des arrêts incrémentaux inférieurs à 16. La plupart des unités sont entraînées par des motoréducteurs qui se trouvent à l'intérieur de la hauteur du boîtier de l'unité indexée ou du réducteur à vis sans fin de la série R de Sankyo, comme illustré. Les ensembles de cames de temporisation sont disponibles avec des capteurs à faisceau photoélectrique peu coûteux ou des détecteurs de proximité pour les applications de lavage à grande eau (IP67/NEMA-6/6P).
