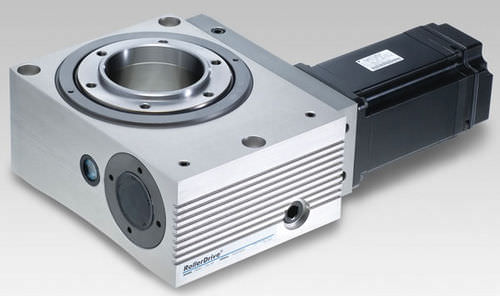

Indexeur rotatif RA series

à camepour moteur pas à passervocommandé

La série RA de SANKYO offre des options d'indexation polyvalentes à l'aide de servomoteurs à engrenages. Notre emballage compact présente des surfaces de montage lisses. Le servomoteur et l'ensemble d'entraînement du réducteur se trouvent à l'intérieur de la hauteur du boîtier, ce qui élimine les interférences de montage. L'alésage creux permet de faire passer la tuyauterie, les roulements ou les mécanismes d'entraînement périphériques par le centre de la bride d'indexation. Une bride pilote de sortie assure des montages concentriques et rigides pour les cadrans ou les luminaires rotatifs. Une came interne entraîne des suiveurs de came de précision qui fournissent des mouvements d'indexation en douceur avec un couple de serrage et un jeu minimum. Cette came intègre également une réduction d'entraînement qui, en combinaison avec le réducteur d'entraînement, transfère des charges importantes. Une rigidité supplémentaire du cadran est disponible en option avec un frein moteur monté sur le servomoteur. Les capteurs de position de repos à bride de sortie sont optionnels pour maintenir la précision de l'indexation.
